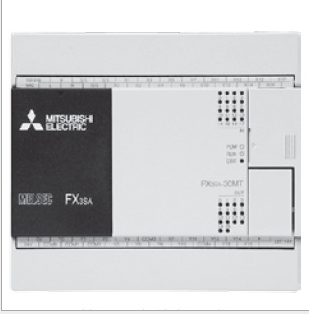

FX3SA-30MT-CM
来源： | 发布时间：2015/6/24 14:40:51 | 浏览次数：
三菱电机微型可编程控制器FX3SA-30MT-CM系列全新上市，随着FX3系列简易经济型系列的面世，三菱可编程控制器全面升级成第三代产品
FX3SA-30MT-CM参数说明：AC电源、16点漏/源型入、14点晶体管漏型输出
三菱PLCFX3SA-30MT-CM产品详细介绍：
【输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：16
◆ 输入的连接方式：固定式端子排
◆ 输入信号电压：DC24V ±10%
◆ 输入阻抗:X000~X005(3.9KΩ) X006以上(3.3KΩ)
◆ 输入信号电流：X000~X005(6mA/DC24V) X006以上(7mA/DC24V)
◆ ON输入感应电流：X000~X005(3.5mA以上) X006以上(4.5mA以上)
◆ OFF输入感应电流：1.5mA以下
◆ 输入信号形式：无电压触点输入
漏型输入时：NPN开集电极型晶体管
源型输入时：PNP开集电极型晶体管
◆ 输入回路隔离：光耦隔离
◆ 输入动作的显示：光耦驱动时面板上的LED灯亮
【FX3SA-30MT-CM电源规格】
◆ 电源电压：AC100~240V
◆ 电源电压允许范围：AC85~264V
◆ 额定频率：50/60Hz
◆ 允许瞬时停电时间：对l0ms以下的瞬时停电会继续运行。
◆ 电源保险丝：250V 1A
◆ 冲击电流：最大15A 5ms以下/AC100V,最大28A 5ms以下/AC200V
◆ 消耗功率：21W
◆ DC24V供给电源：400mA以下
【FX3SA-30MT-CM输出规格】
◆ 输出种类：晶体管/漏型输出
◆ 输出点数：14
◆ 输出的连接方式：拆装式端子排(M3螺丝)
◆ 外部电源：DC5~30V
◆ 最大电阻负载：0.5A/1点
◆ 最大感性负载：12W/DC24V
◆ 开路漏电流：0.1mA以下/DC30V
◆ ON电压：1.5V以下
◆ OFF->ON响应时间:Y000~Y002:5μs以下/l0mA以上(DC5~24V)；Y003以上:0.2ms以下/200mA以上(DC24V)
◆ ON->OFF响应时间:Y000~Y002 :55s以下/10OmA以上(DC5-24V)；Y003以上:0.2ms以下/200mA以上(DC24V)
◆ 回路隔离：光耦隔离
◆ 输出动作的显示：光耦驱动时面板上的LED灯亮
1、FX3SA-30MT-CM的运算速度
FX3SA-30MT-CM系列三菱PLC继承了FX1S的强大功能外，进一步在运算处理速度，程序容量方面，指令数量都得到了明显的提升，基本指令0.21µs，是FX1S的3倍
2、FX3SA-30MT-CM的程序指令
程序容量4000步，加上12000步注释专用区域，最大可拓张到16000步，是FX1S的8倍之多，新增变频器通信指令.浮点运算指令以及其他应用指令，同时强化了通信功能和模拟量扩展性，
3、FX3SA-30MT-CM的通信接口
自带两路高速通讯接口（RS-422和Mini-USB）。程序容量4K，是FX1S的两倍。运算速度提升。
4、FX3SA-30MT-CM的指令增加
指令数量增加，比如支持浮点数运算如DEDIV，增加三菱变频通讯指令，如IVCK，IVDR等。
5、FX3SA-30MT-CM的高速计数
内置高速计数器2路60KHZ和4路10KHZ。晶体管机型可支持2轴定位，100KHZ脉冲输出。
6、FX3SA-30MT-CM的特殊扩张模块
可连接FX3U-4AD-ADP或FX3U-ENET-ADP等适配器。实现模拟量、以太网、MODBUS等功能。
7、FX3SA的规格型号：
FX3SA-10MR-CM 基本单元，内置6入/4出（继电器），AC电源 FX1S-10MR-001
FX3SA-14MR-CM 基本单元，内置8入/6出（继电器），AC电源 FX1S-14MR-001
FX3SA-20MR-CM 基本单元，内置12入/8出（继电器），AC电源FX1S-20MR-001
FX3SA-30MR-CM 基本单元，内置16入/14出（继电器）AC电源 FX1S-30MR-001
FX3SA-10MT-CM 基本单元内置6入/4出（晶体管漏型）AC电源FX1S-10MT-001
FX3SA-14MT-CM基本单元内置8入/6出（晶体管漏型）AC电源FX1S-14MT-001
FX3SA-20MT-CM基本单元内置12入/8出（晶体管漏型）AC电源FX1S-20MT-001
FX3SA-30MT-CM基本单元内置16入/14出（晶体管漏型）AC电FX1S-30MT-001
8、FX3SA-30MT-CM的质量及市场
强化了防伪功能。目前市场上FX3SA，FX3GA均无仿品，让用户放心使用。
