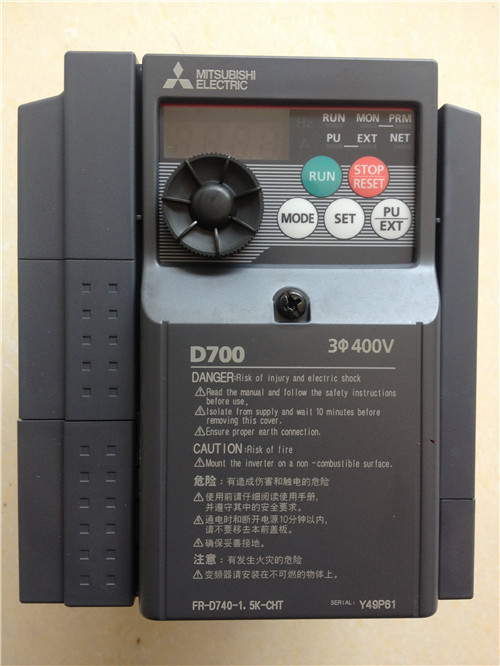

变频器FR-D700

来源:  |  发布时间:2015/6/3 10:04:53  |  浏览次数:

控制方式 柔性PWM 控制/ 高载波PWM 控制(V/F 控制、通用磁通矢量控制、最佳励磁控制)
输出频率范围 0.2~400Hz
频率设定分辨

模拟量输入
0.06Hz /60Hz ( 端子2、4: 0~10V/10bit)
0. 12Hz/60Hz ( 端子2、4:0~5V/9bit)
0. 06Hz/60Hz ( 端子4: 4~20mA/10bit)
数字输入 0.01Hz
频率精度
模拟量输入 最大输出频率的± 0.1% 以内( 25℃±10℃ )
数字输入 设定输出频率的0.01% 以内
电压/ 频率特性 基底频率可以在0- 400Hz 之间任意设定
可选择恒转矩曲线或交转矩曲线
启动转矩 150%以上(1Hz时)……已设定通用磁通矢量控制和转差补偿时
转矩提升 手动转矩提升
加/ 减速时间设定可选择0.1~3600s (可分别设定加速与减速时间)、直线或S形加减速模式
直流制动 动作频率(0~120Hz)、动作时间(0 ~l0s)、动作电压 (0 - 30%) 可变
失速防止动作水平 可设定动作电流水平(0-200% 可变), 可选择有无




频率设定:
定 信号
模拟量输入
2 点
端了2: 可选作0 ~10V、0 ~5V
端子4: 可选择0 ~10V、 0 ~5V 、4~20mA
数字输入 通过操作面板及参数单元输入
启动信号 正转、反转单独控制、启动信号自动保持输入(3 线输入) 可以选择
输入倍号
5 点
可选择多段速、远程设定、第2功能选择、端子4输入选择、JOG运行选择、PID控制、外部热保护输入、PU-外部
操作切换、V/F切换、输出停止、启动自保持、简易浮动辊功能、正转、反转指令、复位变频器、PU-NET操作切换、
外部-NET操作切换、指令权切换、变频器运行许可信号、PU运行外部互锁信号、三角波功能
运行功能
上下限频率设定、频率跳变、外部热保护输入选择、瞬间停电再启动运行、正转及反转防止、远程设定、第2功能、
多段速运行、再生回避、滑差补偿、操作模式选择、离线自动调谐功能、PID控制、计算机通信操作(RS-485)




输出信号点数
集电极开路输出1 点
继电器输出1 点
运行状态
在变频器运行中、频率到达、过载报警、输出频率检测、再生制动预警、电子热继电器预警、变频器运行准备完毕、
输出电流检测、零电流检测、PID下限、PID上限、PID正转反转输出、风扇故障输出※2 、散热器过热预警、停电减
速停止、PID控制动作中、重试中、寿命报警、电流平均值监控、远程输出、轻故障输出、异常输出※3 、维护定时器
报警
显示仪用
模拟量输出※5
可以在以下中选择:输出频率、电机电流(平均值或蜂值)、输出电压、频率设定值、直流侧电压、再生制动使用率、电
子过电流保护负载率、输出电流蜂值、输出电压峰值、基准电压、电机负载率、PID目标值、PID测定值、PID偏差、
电机 过电流保护负载率、变频器过电流保护
脉冲输出※5 最大2.4kHz: 1点


操作面板
参数单元
(FR-PU07)
运行状态
可以从输出频率、电机电流(平均值成峰值)、输出电压、频率设定值、累计通电时间、实际运行时间、输出电压、再
生制动使用率、电子过电流保护负载率、输出电流蜂值、输出电压峰值、电机负载率、 PID目标值、PID测定值、
PID偏差、交频器输入输出端子监控、选件输入输出端子监控、输出功率、累计电量、电机热负载率、变频器热负载
率、PTC热敏电阻值等状态中进行选择
报警内容 保护功能启动时将显示报警内容,并存储8 次报警内容( 保护功能启动前的输出电压、电流、频率以及累计通电时间)
仅在参数单元
(FR-PU04/FRPU07
中可实现
的追加显示)
运行状态无
报警内容保护功能启动前的输出电压、电流、频率以及累计通电时间
对话式引导FUNCTION ( 帮助) 功能的操作指南
保护与报警功能
〈保护功能〉
加速中过电流、恒速中过电流、减速中过电流、加速中过电压、恒速中过电压、减速中过电压、变频器过热保护继电
器动作、电机保护热继电器动作、散热片过热、输入缺相、启动时输出端直接接地过电流※4、输出短路、输出缺相
外部热继电器动作※4、PTC热敏电阻器动作、选件异常、参数错误、PU脱落、重试次数超限※4、CPU异常、制动
晶体管异常、浪涌保护电阻过热、通信异常、模拟输入异常、失速防止过电流检测※4
〈报警功能〉
风扇故障※2、过电流失速防止、过电压失速防止、PU停止、参数写入错误、再生制动预警※4、电子热继电器预警、
维护输出※4、欠压、操作面板锁定、变频器复位中


环境温度 一10℃ ~ +50℃ ( 不结冰)※3
环境温度 90%RH 以下( 无凝露)
存放温度※1 一20℃ ~ +65℃
周围环境 室内( 无腐蚀性气体、可燃性气体、油污及
