技术参数

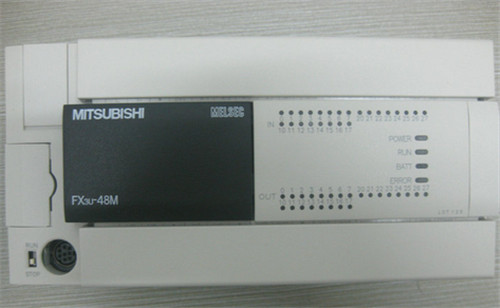

FX3U-48MR/ES-A的产品说明: 1.FX3U-48MR/ES-A拥有无以匹及的速度，高级的功能逻辑选件以及定位控制等特点。 2.FX3U-48MR/ES-A是小型化，高速度，高性能和所有方便都是相当于FX系列中最高档次的超小形程序装置。 3.FX3U-48MR/ES-A除输入出48点的独立用途外，FX3U-48MR/ES-A还可以适用于在多个基本组件间的连接，模拟控制，定位控制等。 4.FX3U-48MR/ES-A的特殊用途，是一套可以满足多样化广泛需要的PLC：  4.1 FX3U-48MR/ES-A在基本单元上连接扩展单元或扩展模块  4.2 FX3U-48MR/ES-A可进行16-256点的灵活输入输出组合  4.3 FX3U-48MR/ES-A可以采用最小8点的扩展模块进行扩展  4.4 FX3U-48MR/ES-A可根据电源及输出形式，自由选择。 5.FX3U-48MR/ES-A的程序容量：FX3U-48MR/ES-A内置64K步RAM（可输入注释）可使用存储盒，最大可扩充至16K步。 6.FX3U-48MR/ES-A的丰富软元件应用指令中有多个可使用的简单指令、高速处理指令、输入过滤常数可变，中断输入处理，直接输出等。FX3U-48MR/ES-A可便利指令数字开关的数据读取，16位数据的读取，矩阵输入的读取，7段显示器输出等。 7.FX3U-48MR/ES-A可数据处理、数据检索、数据排列、三角函数运算、平方根、浮点小数运算等。FX3U-48MR/ES-A的特殊用途、脉冲输出（20KHZ/DC5V，KHZ/DC12V-24V），脉宽调制，PID控制指令等。外部设备相互通信，串行数据传送，ascii  code印刷，HEX ascii 变换，校验码等。时计控制内置时钟的数据比较、加法、减法、读出、写入等。

FX3U-16MR/ES-A 基本单元，内置8入/8出（继电器），AC电源
FX3U-32MR/ES-A 基本单元，内置16入/16出（继电器） ，AC电源
FX3U-48MR/ES-A 基本单元，内置24入/24出（继电器） ，AC电源
FX3U-64MR/ES-A 基本单元，内置32入/32出（继电器） ，AC电源
FX3U-80MR/ES-A 基本单元，内置40入/40出（继电器） ，AC电源
FX3U-128MR/ES-A 基本单元，内置64入/64出（继电器） ，AC电源
FX3U-16MT/ES-A 基本单元，内置8入/8出（晶体管漏型），AC电源
FX3U-32MT/ES-A 基本单元，内置16入/16出（晶体管漏型），AC电源
FX3U-48MT/ES-A 基本单元，内置24入/24出（晶体管漏型），AC电源
FX3U-64MT/ES-A 基本单元，内置32入/32出（晶体管漏型），AC电源
FX3U-80MT/ES-A 基本单元，内置40入/40出（晶体管漏型），AC电源
FX3U-128MT/ES-A 基本单元，内置64入/64出（晶体管漏型），AC电源

● 第三代微型可编程控制器
● 内置高达64K大容量的RAM存储器
● 内置业界最高水平的高速处理0.065μS/基本指令
● 控制规模:32(包括CC-LINK I/O)点
● 内置独立3轴100kHz定位功能(晶体管输出型)
● 基本单元左侧均可以连接功能强大简便易用的适配器

 电源输入输出 电源规格 AC100V-240V 50/60Hz
耗电量 35W
冲击电流 最大30A 5ms以下/AC100V，最大45A 5ms以下/AC200V
24V供电电源 400mA以下
输入规格 DC24V，5～7mA  (无电压触点、或者漏型输入时:NPN开集电极晶体管输入,源型输入时:PNP开集电极输入)
输出规格 0.5A/1点、0.8A/4点  1.6A/8点 COM DC5V~DC30V
输入输出扩展 可连接FX2N系列用的扩展设备。
性能 程序存储器 内置64000步RAM(电池支持)
选件：64000步闪存存储盒<带程序传送功能/没有程序传送功能>，16000步闪存存储盒
时钟功能 内置实时时钟（有闰年修正功能）月差±45秒/25℃
指令 基本指令27个、步进梯形圈指令2个、应用指令209种
运算处理速度 基本指令：0.065s/指令，应用指令：0.642~数100s/指令
高速处理 有输入输出刷新指令、输入滤波调整指令、输入中断功能、定时中断功能、高速计数中断功能、脉冲捕捉功能
最大输入输出点数 384点(基本单元、扩展设备的I/O点数以及远程I/O点数的总和)
辅助继电器、定时器 辅助继电器：7680点、定时器：512点
计数器 16位增计数器：200点，32位计数器：35点 高速用32位计数器：[1相]100kHz/6点、10kHz/2点[2相]50kHz/2点(可设定4倍)使用高速输入适配器时为1相200kHz、2相100kHz
数据寄存器 一般用8，000点、扩展寄存器32768点、扩展文件寄存器(要安装存储盒)32768点、变址用16点
其他 功能扩展版 可以安装FX3U-□□□-BD型功能扩展版
特殊适配器 ·模拟量用(最多4台)、通讯用(包括通信用板最多2台)[都需要功能扩展板]·
高速输入输出用(输入用：最多2台、输出用：最多2台)[同时使用模拟量或者通信特殊适配器时，需要功能扩展板]
特殊扩展 可连接FX0N、FX2N、FX3U系列的特殊单元以及特殊模块
显示模块 可内置FX3U-7DM：STN单色液晶、带背光灯、全角8个字符/半角16个字符×4行、JIS第1/第2级字符
支持数据通讯
支持数据链路 RS-232C.RS-485,RS-422,N:N网络、并联链接、计算机连接
CC-Link,CC-Link/LT,MELSEC-I/O链接
