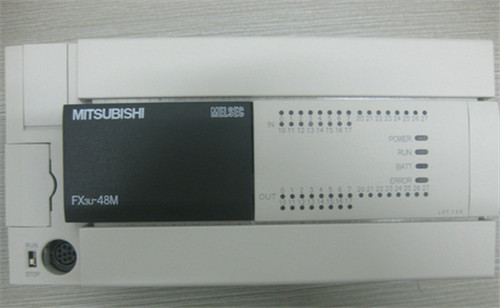

FX3U-48MT/ESS
来源： | 发布时间：2015/6/30 15:02:15 | 浏览次数：
基本性能大幅提升
CPU 处理速度达到了0.065us/ 基本指令。
内置了高达64K 步的大容量RAM 存储器。
大幅增加了内部软元件的数量。
强化了指令的功能，提供了多达209 条应用指令，包括像与三菱变频器通讯的指令，CRC 计算指令，产生随机数指令等等。
集成业界领先的功能
晶体管输出型的基本单元内置了3 轴独立最高100kHz 的定位功能，并且增加了新的定位指令：带DOG 搜索的原点回归（DSZR ），中断单速定位（DVIT）和表格设定定位（TBL），从而使得定位控制功能更加强大，使用更为方便。
内置6 点同时100kHz 的高速计数功能，双相计数时可以进行4 倍频计数.
强大的扩展性
增强了通信的功能，其内置的编程口可以达到115.2kbps 的高速通信，而且最多可以同时使用3 个通信口（包括编程口在内）。
新增了高速输入输出适配器，模拟量输入输出适配器和温度输入适配器，这些适配器不占用系统点数，使用方便，在FX3U 的左侧最多可以连接10 台特殊适配器。其中通过使用高速输入适配器可以实现最多8 路、最高200kHz 的高速计数。通过使用高速输出适配器可以实现最多4 轴、最高200kHz 的定位控制，继电器输出型的基本单元上也可以通过连接该适配器进行定位控制。
通过CC-Link 网络的扩展可以实现最啻?84 点（包括远程I/O 在内）的控制。
可以选装高性能的显示模块（FX3U-7DM ）可以显示用户自定义的英文、数字和日文汉字信息，最多能够显示：半角16 个字符( 全角8 个字符)× 4 行。在该模块上可以进行软元件的监控、测试，时钟的设定，存储器卡盒与内置RAM 间程序的传送、比较等操作。另外，还可以将该显示模块安装在控制柜的面板上.
|
PLC型号
|
点数
|
|
FX3U-16MR/ES-A
|
内置8入/8出（继电器），AC电源
|
|
FX3U-32MR/ES-A
|
内置16入/16出（继电器），AC电源
|
|
FX3U-48MR/ES-A
|
内置24入/24出（继电器），AC电源
|
|
FX3U-64MR/ES-A
|
内置32入/32出（继电器），AC电源
|
|
FX3U-80MR/ES-A
|
内置40入/04出（继电器），AC电源
|
|
FX3U-128MR/ES-A
|
内置64入/64出（继电器），AC电源
|
|
FX3U-16MT/ES-A
|
内置8入/8出（晶体管漏型），AC电源
|
|
FX3U-32MT/ES-A
|
内置16入/16出（晶体管漏型），AC电源
|
|
FX3U-48MT/ES-A
|
内置24入/24出（晶体管漏型），AC电源
|
|
FX3U-64MT/ES-A
|
内置32入/32出（晶体管漏型），AC电源
|
|
FX3U-80MT/ES-A
|
内置40入/04出（晶体管漏型），AC电源
|
|
FX3U-128MT/ES-A
|
内置64入/64出（晶体管漏型），AC电源
|
|
FX3U-16MR/DS
|
内置8入/8出（继电器），AC电源
|
|
FX3U-32MR/DS
|
内置16入/16出（继电器），DC电源
|
|
FX3U-48MR/DS
|
内置24入/24出（继电器），DC电源
|
|
FX3U-64MR/DS
|
内置32入/32出（继电器），DC电源
|
|
FX3U-80MR/DS
|
内置40入/04出（继电器），DC电源
|
|
FX3U-16MT/DS
|
内置8入/8出（晶体管漏型），AC电源
|
|
FX3U-32MT/DS
|
内置16入/16出（晶体管漏型），DC电源
|
|
FX3U-48MT/DS
|
内置24入/24出（晶体管漏型），DC电源
|
|
FX3U-64MT/DS
|
内置32入/32出（晶体管漏型），DC电源
|
|
FX3U-80MT/DS
|
内置40入/04出（晶体管漏型），DC电源
|
|
FX3U-16MT/DSS
|
内置8入/8出（晶体管源型），DC电源
|
|
FX3U-32MT/DSS
|
内置16入/16出（晶体管源型），DC电源
|
|
FX3U-48MT/DSS
|
内置24入/24出（晶体管源型），DC电源
|
|
FX3U-64MT/DSS
|
内置32入/32出（晶体管源型），DC电源
|
|
FX3U-80MT/DSS
|
内置40入/04出（晶体管源型），DC电源
|
|
FX3U-16MT/ESS
|
内置8入/8出（晶体管源型），AC电源
|
|
FX3U-32MT/ESS
|
内置16入/16出（晶体管源型），AC电源
|
|
FX3U-48MT/ESS
|
内置24入/24出（晶体管源型），AC电源
|
|
FX3U-64MT/ESS
|
内置32入/32出（晶体管源型），AC电源
|
|
FX3U-80MT/ESS
|
内置40入/04出（晶体管源型），AC电源
|
|
FX3U-128MT/ESS
|
内置64入/64出（晶体管源型），AC电源
|
|
FX3G-14MR/ES-A
|
内置8入/6出（继电器），AC电源
|
|
FX3G-24MR/ES-A
|
内置14入/10出（继电器），AC电源
|
|
FX3G-40MR/ES-A
|
内置24入/16出（继电器），AC电源
|
|
FX3G-60MR/ES-A
|
内置36入/24出（继电器），AC电源
|
|
FX3G-14MT/ES-A
|
内置8入/6出（继电器），DC电源
|
|
FX3G-24MT/ES-A
|
内置14入/10出（继电器），DC电源
|
|
FX3G-40MT/ES-A
|
内置24入/16出（继电器），DC电源
|
|
FX3G-60MT/ES-A
|
内置36入/24出（继电器），DC电源
|
|
FX3G-14MT/ESS
|
内置8入/6出（晶体管），AC电源
|
|
FX3G-24MT/ESS
|
内置14入/10出（晶体管），AC电源
|
|
FX3G-40MT/ESS
|
内置24入/16出（晶体管），AC电源
|
|
FX3G-60MT/ESS
|
内置36入/24出（晶体管），AC电源
|
|
FX3UC-16MT/D
|
内置8入(漏型)/8出（晶体管漏型），DC电源
|
|
FX3UC-32MT/D
|
内置16入(漏型)/16出（晶体管漏型），DC电源
|
|
FX3UC-64MT/D
|
内置24入(漏型)/24出（晶体管漏型），DC电源
|
|
FX3UC-96MT/D
|
内置48入(漏型)/48出（晶体管漏型），DC电源
|
|
FX3UC-16MT/DSS
|
内置8入(源型/漏型)/8出（晶体管漏型），DC电源
|
|
FX3UC-32MT/DSS
|
内置16入(源型/漏型)/16出（晶体管漏型），DC电源
|
|
FX3UC-64MT/DSS
|
内置32入(源型/漏型)/32出（晶体管漏型），DC电源
|
|
FX3UC-96MT/DSS
|
内置48入(源型/漏型)/48出（晶体管漏型），DC电源
|
|
FX3UC-32MT/LT
|
内置16入/16出，DC电源,内置CC-Link/LT主站功能
|
|
FX3UC-33MT/LT-2
|
内置16入/16出，DC电源,内置CC-Link/LT主站功能
|
|
FX3U-232-BD
|
RS232串行通信扩展板，1通道
|
|
FX3U-422-BD
|
RS422串行通信扩展板，1通道
|
|
FX3U-485-BD
|
RS485串行通信扩展板，1通道
|
|
FX3U-CNV-BD
|
FX3U特殊适配器转换扩展板
|
|
FX3U-USB-BD
|
USB通信扩展板（适用于FX系列PLC）
|
|
FX3G-232-BD
|
RS232串行通信扩展板，1通道
|
|
FX3G-422-BD
|
RS422串行通信扩展板，1通道
|
|
FX3G-485-BD
|
RS485串行通信扩展板，1通道
|
|
FX3G-CNV-ADP
|
FX3U特殊适配器转换扩展板
|
|
FX3G-2AD-BD
|
模拟量输入扩展板，2通道
|
|
FX3G-1DA-BD
|
模拟量输入扩展板，1通道
|
|
FX3G-8AV-BD
|
8点模拟电位器扩展板
|
|
FX3U-4AD-ADP
|
4通道模拟量输入特殊适配器
|
|
FX3U-4DA-ADP
|
4通道模拟量输出特殊适配器
|
|
FX3U-3A-ADP
|
3通道模拟量特殊适配器
|
|
FX3U-4AD-TC-ADP
|
4通道温度特殊适配器
|
|
FX3U-4AD-PT-ADP
|
4通道温度特殊适配器
|
|
FX3U-4AD-PTW-ADP
|
4通道温度特殊适配器
|
|
FX3U-4AD-PNK-ADP
|
4通道温度特殊适配器
|
|
FX3U-4HSX-ADP
|
4通道高速输入特殊适配器
|
|
FX3U-4HSY-ADP
|
2通道高速输出特殊适配器
|
|
FX3U-232ADP
|
RS232特殊适配器
|
|
FX3U-233ADP-MB
|
RS232特殊适配器
|
|
FX3U-485ADP
|
RS485特殊适配器
|
|
FX3U-485ADP-MB
|
RS485特殊适配器
|
|
FX3U-1PSU-5V
|
FX3U系列扩展板电源
|
|
DX3U-4AD
|
4通道AD
|
|
DX3U-4DA
|
4通道DA
|
|
DX3U-20SSC-H
|
SSC-NET模块
|
|
DX3UC-1PS-5V
|
FX3U系列扩展板电源
|
|
DX3UC-4AD
|
4通道AD
|
|
DX3U-64CCL
|
CC LINK单元
|
|
FX3U-FLROM-16
|
16K内存盒
|
|
FX3U-FLROM-64
|
64K内存盒
|
|
FX3U-FLROM-64L
|
64K程序传送单元
|
|
FX3U-7DM
|
显示单元
|
|
FX3U-7DM-HLD
|
显示单元支架
|
|
FX3U-32BL
|
电池
|
|
FX3U-EEPROM-32L
|
32K内存盒
|
|
FX3U-5DM
|
显示单元
|
