  当前位置:首页 > 产品展示 > 三菱PLC > FX2N FX2N

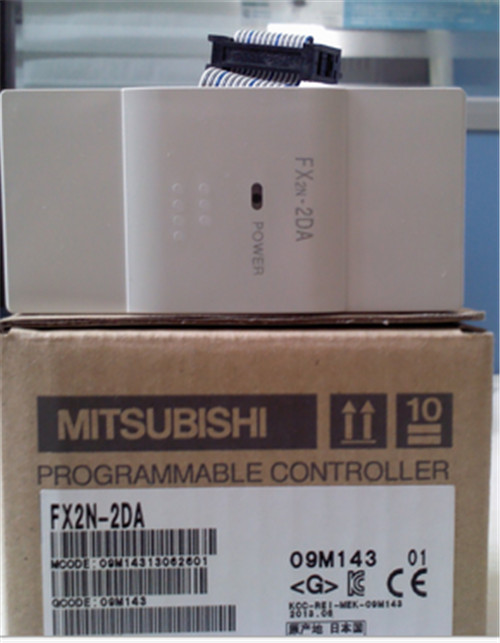

FX2N-2DA

来源:  |  发布时间:2015/7/2 10:48:08  |  浏览次数:

1,FX2N-2DA的产品简介:

FX2N-2DA型的模拟输出模块(以后称之为FX2N-2DA)用于将12位的数字值转换成点模拟输出(电压输出和电流输出), 并将它们输入到可编程控制器(以后称之为PLC)中。

FX2N-2DA可连接到FXON,FX2N和FX2NC系列的可编程控制器。
2FX2N-2DA的模拟电压:

根据接线方法,模拟输出可在电压输出或电流输出中进行选择。此时,假定设置为两通道公用模拟输出。

两个模拟输出通道可接受的输出为0到10V DC, 0到5V DC,或4到20mA。(电压输出/电流输出的混合使用也是可以的。分辨率为2.5mV(0到10V DC)和4µ A(4到20mA)。

3FX2N-2DA的转换特性:

数字到模拟的转换特性可进行调整。
此模块占用8个I/O点,它可被分配为输入或输出。
使用FROM/TO指令与PLC进行数据传输。

电源特性及其它 项目 内容
模拟电路 24V DC   ± 10% 50mA (来自于主电源的内部电源供应)
数字电路 5V DC 20mA(来自于主电源的内部电源供应)

4FX2N-2DA的电路隔离:

隔离 在模拟电路和数字电路之间用光电耦合器进行隔离。主单元的电源用DC/DC转换器进行隔离。模拟通道之间不进行隔离。

占用的I/O点数 模块占用8个输入或输出点(可为输入或输出)

增益和偏置的定义 项目 电压输出 电流输出

5FX2N-2DA的电压范围:

模拟输出范围 在装运时,对于0到10V DC的模拟输出,此单元调整的数字范围是0到4000。当使用FX2N-2DA并通过电流输入或通过0到5V DC输出时,就有必要通过偏置和增益调节器进行再调节。
0到10V DC, 0到5V DC(外部负载阻抗为2K到1M欧姆) 4到20mA(外部负载阻抗为500欧姆成更小)

项目 电压输出 电流输出
数字输入 1 2 位

分辨率 2.5mV(10V/4000) 1.25mV(5V/4000) 4 µ A{(20-4)/4000}
集成精度 ± 1%(全范围0到10V) ± 1%(全范围4到20mA)
处理时间 4ms/l通道(顺序程序和同歩
