FX2N-32CCL
来源： | 发布时间：2015/7/2 14:57:13 | 浏览次数：
定位单元/模块：
FX2N-16CCL-M的型号定义：FX2N-16CCL-M是三菱电机推出的一款CC-LINK主站模块！
FX2N-32CCL的型号定义：FX2N-32CCL是三菱电机推出的一款CC-LINK本地站模块！
FX2N-1HC的型号定义：FX2N-1HC是三菱电机推出的一款2相50HZ的高速计数器模块！
FX2N-1PG-E的型号定义：FX2N-1PG-E是三菱电机推出的一款1通道,100KHz的脉冲定位模块！
FX2N-10PG的型号定义：FX2N-10PG是三菱电机推出的一款1通道,1MHz的脉冲定位模块！
FX2N-20GM的型号定义：FX2N-20GM是三菱电机推出的一款2轴位置控制单元！
FX2N-1PG的型号定义：FX2N-1PG是三菱电机推出的一款1通道,100KHz的脉冲定位模块！
FX2N-232IF的型号定义：FX2N-232IF是三菱电机推出的一款RS-232通讯模块！
FX2N-CNV-IF的型号定义：FX2N-CNV-IF是三菱电机推出的一款电缆适配器(FX2 TO FX2N)！

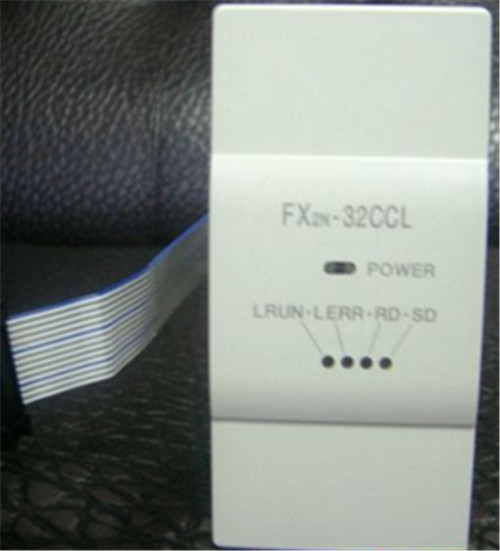

三菱FX2N-32CCL型CC-Link接口模块
规格：
|
项目
|
FX2N-32CCL规格
|
|
绝缘方式
|
网络总线与内部电源光耦隔离
|
|
cc-link版本
|
符合ver1.00
|
|
站类型
|
远程设备站
|
|
站号
|
站号：1~64号
|
|
站数
|
站数：1~4个站
|
|
传输速度
|
156kbps/625kbps/2.5mbps/5mbps/1 ombps通过旋钮开关设定
|
|
电缆的最大总延长距离最大传输距离
|
1,200m因传输速度而异
|
|
远程输入输出点数
|
每个站的远程输入输出点数为输入32点输出32点。但是最后一个站的高16点被cc-link系统作为系统区域占用。
|
|
远程寄存器点数
|
每个站的远程寄存器点数为rw写入区域4点rw读出区域4点。
|
|
输入输出占用点数
|
占用fx plc的输入或者输出8点（计算在输入或者输出侧都可）<、)
|
|
适用的可编程控制器
|
fx1n、fx2n、fx3u、fx1nc需要fx2nc-cnv-ifk fx2nc需要fx2nc-cnv-if、fx3uc需要fx2nc-cnv-if或者fx3uc-1ps-5vplc
|
|
与可编程控制器的通信
|
从fx plc采用fromato指令访问缓存
|
|
控制电源
|
dc5v130ma由可编程控制器通过扩展电缆供电
|
|
驱动电源
|
dc24v 10% 50ma由外部端子供电
|
|
重量
|
0.3kg
|
系统构成：
FX1n、fx2n. fx3u
fx1nc、fx2nc、fx3uc
fx2n-16ccl-m
[三菱产品]变频器ac伺服
特点：
1)FX2N-32CCL可将fx plc作为cc-link的远程设备站连接
2)如果使用fx2n-16ccl-m型cc-link系统主站模块，那么只需fx plc就可构建cc-link系统
