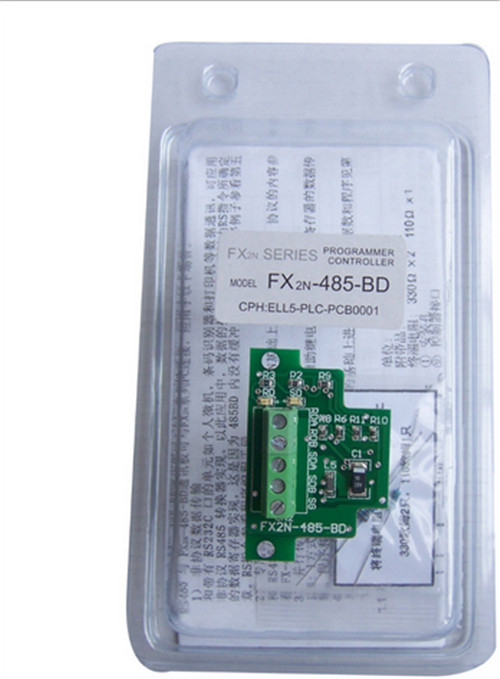

FX2N-485-BD
来源： | 发布时间：2015/7/2 17:05:25 | 浏览次数：
|
|
项目
|
|
FX2N-485-BD
|
FX3U-485-BD
|
|
(FX1N-485-BD〕(FX2N-485-BD) (FX3U-485-BD〕
|
传输规格
|
符合RS-485规格、RS-422规格
|
|
最大传输距离(隔离）
|
50m(不隔离）
|
|
外部设备的连接方法
|
5极端子排
|
|
通信方式
|
半双工双向
|
全双工双向安装在FX2NV2.00P下版本上时为半双工双向
|
半双工双向
|
|
通信方法
|
无协议、专用协议格式1格式4并联链接、N:N网络
|
|
传输速度(波特率）
|
无协议、专用协议
|
300/600/1200/2400/4800/9600//19200bps
|
|
并联链接
|
19200bps 115200bps
|
|
N:N网络
|
38400bps
|
|
电源输入输出占用点数
|
DC5V60mA(由可编程控制器供电)、 不占用输入输出
|
DC5V40mA(由可编程控制器供电) 不占用输入输出
|
|
终端电阻
|
330Qx2个 110Qx1 个附带
|
内置330Q/110Q切换
|
FX2N-2DA2通道模拟量输出模块
FX2N-2AD2通道模拟量输入模块
FX2N-4DA4通道模拟量输出模块
FX2N-4AD4通道模拟量输入模块
FX2N-8AD8通道模拟量输入模块
FX2N-4AD-PT4通道PT型热电阻温度输入模块
FX2N-4AD-TC4通道K型热电偶温度输入模块
FX2N-2LC2通道温度调节模块
FX2N-5A4通道模拟量输入/1通道模拟量输出模块
FX2N-1HC1通道高速计数模块
FX2N-232IFRS-232C通讯用特殊适配器
FX2N-1PG-E1通道脉冲输出模块(100KHz)
FX2N-10PG-E1通道脉冲输出模块(1MHz)
FX2N-10GM1轴定位专用模块
FX2N-20GM2轴定位专用模块
FX-PCS-VPS/WIN-E用于定位单元的编程软件
FX2N-1RM-E-SET可编程角度控制模块
F2-720RSV无电刷分解器
FX2N-RS-5CAB连接FX2N-1RM和F2-720RSV的分解器电缆
F2-RS-5CABEXTENSIONCABLEFORFX2N-RS-5CAB
FX2N-16CCL-MCC-LINK用的主站模块
FX2N-32CCL CC-LINK用的接口模块
FX2N-32ASI-MAS-I主站模块
FX2N-64CL-MCC-LINK/LTMASTERBLOCK
FX2N-20PSUPOWERSUPPLYUNIT(24DC,2A)
FX2N-CNV-IFEXTENSIONCABLECONVERTOR(FX2TOFX2N)
FX2N-48ER
扩展单元24点输入/24点继电器输出
FX2N-48ET
扩展单元24点输入/24点晶体管输出
FX2N-32ER扩展单元16点输入/16点继电器输出
FX2N-32ET
扩展单元16点输入/16点晶体管输出
FX2N-8ER扩展单元4点输入/4点继电器输出
FX2N-8EX扩展单元8点输入
FX2N-CNV-BD连接FX0N模块用的转换接口
FX2N-CNV-BC连接头转换适配器
FX2N-CNV-IFFX1.FX2PLC用的扩展与FX2NPLC的连接电缆
FX2N-8AV-BD8点模拟电位器功能板
FX2N-232-BDRS-232C通讯功能板(1通道)
FX2N-485-BDRS-485通讯功能板(1通道)
FX2N-422-BDRS-422通讯功能板(1通道)
产品简介
在FX系列中，使用功能扩展板可以轻松地追加各种通信功能。
通过追加功能扩展板，便于实现数据链接以及与外部串行接口设备的通信。
规格
