  当前位置:首页 > 产品展示 > 三菱Q系列中大型PLC > CPU单元 CPU单元

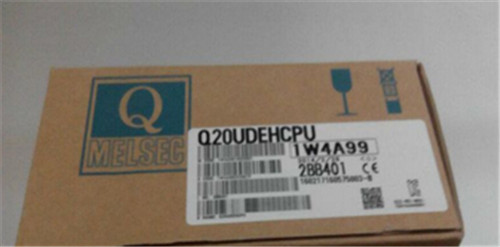

Q20UDEHCPU 新式

来源:  |  发布时间:2015/8/13 10:31:50  |  浏览次数:

Q1系列选型参考技术





Q00JCPU 程序容量:8K步
Q00JCPU-SET 程序容量:8K步,且自带64点的QH42P高密度单元一块
Q00JCPU-S8-SET 程序容量:8K步,且自带两块QX40及两块QY10的单元
Q00CPU 程序容量:8K步
Q01CPU 程序容量:14K步
Q02CPU 程序容量:28K步
Q02HCPU 程序容量:28K步,高速
Q06HCPU 程序容量:60K步,高速
Q12HCPU 程序容量:124K步,高速
Q25HCPU 程序容量:252K步,高速



             CPU-iQ模式



Q00UJCPU 程序容量:10K步
Q00UJCPU-SET 程序容量:10K步,且自带64点的QH42P高密度单元一块
Q00UJCPU-S8-SET 程序容量:10K步,且自带两块QX40及两块QY10的单元
Q00UCPU 程序容量:10K步
Q01UCPU 程序容量:15K步
Q02UCPU 程序容量:20K步,超高速
Q03UDCPU 超高速CPU,程序容量:30K步,I\O点数:4096
Q04UDHCPU 超高速CPU,程序容量:40K步,I\O点数:4096
Q06UDHCPU 超高速CPU,程序容量:60K步,I\O点数:4096
Q10UDHCPU 程序容量:100K步,超高速,多CPU间超高速通讯
Q13UDHCPU 程序容量:130K步,超高速,多CPU间超高速通讯
Q20UDHCPU 程序容量:200K步,超高速,多CPU间超高速通讯
Q26UDHCPU 程序容量:260K步,超高速,多CPU间超高速通讯
Q03UDECPU 超高速CPU,程序容量:30K步,I\O点数:4096,内置以太网
Q04UDEHCPU 超高速CPU,程序容量:40K步,I\O点数:4096,内置以太网
Q06UDEHCPU 超高速CPU,程序容量:60K步,I\O点数:4096,内置以太网
Q10UDEHCPU 程序容量:100K步,超高速,多CPU间超高速通讯,内置以太网
Q13UDEHCPU 程序容量:130K步,超高速,多CPU间超高速通讯,内置以太网
Q20UDEHCPU 程序容量:200K步,超高速,多CPU间超高速通讯,内置以太网
Q26UDEHCPU 程序容量:260K步,超高速,多CPU间超高速通讯,内置以太网



         CPU 过程控制CPU模块





Q02PHCPU 程序容量:28K步,过程控制
Q06PHCPU 程序容量:60K步,过程控制
Q12PHCPU 程序容量:124K步,过程控制,I\O点数:4096
Q25PHCPU 程序容量:252K步,过程控制,I\O点数:4096



        CPU 冗余控制CPU模块



Q12PRHCPU CPU,程序容量:124K步,I\O点数:4096
Q25PRHCPU CPU,程序容量:252K步,I\O点数:4096





        冗余控制数据跟踪电缆



QC10TR 1M长电缆,数据跟踪电缆
QC30TR 3M长电缆,数据跟踪电缆


Q系列PLC型号如下:
    CPU:
    Q00JCPU Q00CPU Q01CPU Q02CPU Q02HCPU Q06HCPU
    Q12HCPU Q25HCPU Q12PHCPU Q25PHCPU Q12PRHCPU
    Q25PRHCPU Q02CPU-A Q02HCPU-A Q06HCPU-A Q00UJCPU
    Q00UJCPU-SET Q00UJCPU-S8-SET Q00UCPU Q01UCPU
    Q02UCPU Q03UDCPU  Q04UDHCPU  Q06UDHCPU Q10UDHCPU
    Q13UDHCPU Q20UDHCPU Q26UDHCPU Q03UDECPU Q04UDEHCPU
    Q06UDEHCPU Q10UDEHCPU Q13UDEHCPU  Q20UDEHCPU
    Q26UDEHCPU
    主板:
    Q33B Q35B Q38B Q312B Q63B Q65B Q68B Q612B
    Q52B Q55B Q38RB Q68RB Q32SB Q33SB Q35SB
    QA1S65B QA1S68B QA65B QA1S33B QA1S35B
    QA1S38B QA1S65B QA1S68B
    电源模块:
    Q61P-A1 Q61P-A2 Q62P Q63P Q64P Q64RP Q61SP
    扩展电缆:
    QC05B QC06B QC12B QC30B QC50B
    QC100B
    电池:
    Q6BAT Q7BAT Q7BAT-SET
    适配器:
    Q6DIN1 Q6DIN2 Q6DIN3
    内存卡:
    Q2MEM-1MBS Q2MEM-2MBS Q2MEM-2MBF Q2MEM-4MBF
    Q2MEM-8MBA Q2MEM-16MBA Q2MEM-32MBA
    存储卡用适配器:
    Q2MEM-ADP
    输入模块:
    QX10 QX28 QX40 QX40-S1 QX41 QX41-S1
    QX42 QX42-S1 QX70 QX71 QX72 QX80
    QX81 QX82 QX82-S1
    输出模块:
    QY10 QY18A QY22 QY40P QY41P QY42P
    QY50 QY68A QY70 QY71 QY80 QY81P
    I/O混合型:
    QH42P QX48Y57
    中断模块:
    QI60
    模拟量模块:
    Q64AD Q68ADV Q68ADI Q62DA Q64DA Q68ADV
    Q68ADI Q64AD-GH Q62AD-DGH Q62AD-FG
    温度控制模块:
    Q64RD Q64RD-G Q64TCTT Q64TCTTBW Q64TCRT Q64TCRTBW
    隔离通道热电偶模块
    Q64TD
    Q64TDV-GH
    高速计数模块:
    QD62 QD62D QD62E
    -[连接电缆]
    QC30R2 Q6HLD-R2
    -[终端电阻]
    A6RCON-R75
    -[终端排适配器]
    Q6TA32
    -[终端排适配器--专用工具]
    Q6TA32-TOL
    -[弹簧夹子接线端子]
    Q6TE-18S
    定位模块:
    QD75P1 QD75P2 QD75P4 QD75D1 QD75D2 QD75D4
    QD75M1 QD75M2 QD75M4 QD75P4 QD75P8
    通讯模块:
    QJ71E71-B2 QJ71E71-B5 QJ71E71-100 QJ71LP21-25
    QJ71LP21S-25 QJ71LP21G QJ71LP21GE QJ72LP25-25
    QJ72LP25G QJ72LP25GE QJ71BR11 QJ71BR15
    Q80BD-J71LP21-2 Q80BD-J71LP21G Q80BD-J71BR11
    QJ61BT11N QJ61CL12 QJ71C24N QJ71C24N-R2
    QJ71C24N-R4 QJ71CMO QD51 QD51-R24 QJ71FL71



Q系列PLC保养宝典



 设备定期测试、调整
      (1) 每半年或季度检查PLC柜中接线端子的连接情况,若发现松动的地方及时重新坚固连接;
      (2) 对柜中给主机供电的电源每月重新测量工作电压;
 设备定期清扫
      (1) 每六个月或季度对PLC进行清扫,切断给PLC供电的电源把电源机架、CPU主板及输入/输出板依次拆下,进行吹扫、清扫后再依次原        位安装好,将全部连接恢复后送电并启动PLC主机。认真清扫PLC箱内卫生;
      (2) 每三个月更换电源机架下方过滤网;
 检修前准备
     (1) 检修前准备好工具;
     (2) 为保障元件的功能不出故障及模板不损坏,必须用保护装置及认真作防静电准备工作;
     (3) 检修前与调度和操作工联系好,需挂检修牌处挂好检修牌;
 设备拆装顺序及方法
     (1) 停机检修,必须两个人以上监护操作;
     (2) 把CPU前面板上的方式选择开关从运行转到位置;
     (3) 关闭PLC供电的总电源,然后关闭其它给模坂供电的电源;
     (4) 把与电源架相连的电源线记清线号及连接位置后拆下,然后拆下电源机架与机柜相连的螺丝,电源机架就可拆下;
     (5) CPU主板及I/0板可在旋转模板下方的螺丝后拆下;
     (6) 安装时以相反顺序进行
