产品简介

      Q系列输出模块是可配用Q系列CPU模块的总线输出模块。有继电器输出，可控硅输出和晶体管输出三种，可支持在线更换。DC输出模块具有短路保护功能。

产品规格

◆产品型号

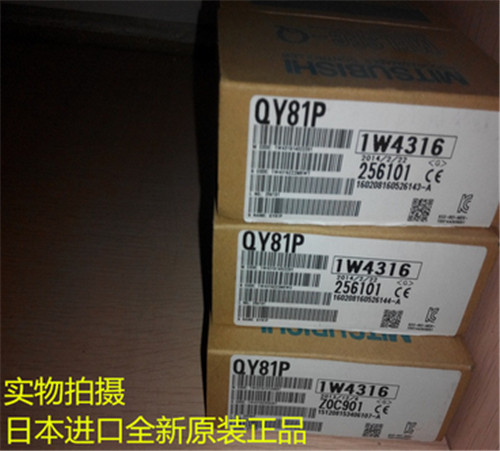

■QY81P 32点，DC12/24V,0.1A/点，2A/公共端，应答时间：1ms ,连接器连接,带短路保护
◆技术参数
32点，DC12/24V,0.1A/点，2A/公共端，应答时间：1ms ,32点/公共端，源型，37针D-sub连接器

◆可选附件
■外部连接线适用连接器：
   A6CON1 A6CON2 A6CON3 A6CON4 A6CON1E A6CON2E A6CON3E
■适用连接器/端子转换模块：
   A6TBY36-E A6TBY54-E A6TBXY36 A6TBXY54
■转换端子台连接电缆：
   AC05TB AC10TB AC20TB AC30TB AC50TB AC80TB AC100TB AC05TB-E
   AC10TB-E AC20TB-E AC30TB-E AC50TB-E

[输入模块]
QX10  100-120VAC/7-8mA, 16点
QX28  240VAC, 8点
QX40  240VAC/4mA,正极共同端输入, 16点
QX40-S1  24VDC,正极共同端输入, 16点(高速)
QX41  24VDC,正极共同端输入, 32点
QX41-S1  24VDC,正极共同端高速输入, 32点
QX42  24VDC,正极共同端输入, 64点
QX42-S1  24VDC,正极共同端高速输入, 64点
QX70  5-12VDC输入,正负极共同端输入, 16点
QX71  5-12VDC输入,正负极共同端输入, 32点
QX72  5-12VDC输入,正负极共同端输入, 64点
QX80  24VDC/4mA.负极共同端输入, 16点,端子台
QX81  24VDC/4mA.负极共同端输入, 16点,连接器

[输出模块]
QY10   240VAC/24VAC, 16点,不带保险丝
QY18A   240VAC/24VAC, 2A, 8点独立输出
QY22   240VAC/0.6A, 16点,不带保险丝
QY40P   12/24VDC, 16点,带短路保护
QY41P   12/24VDC, 32点,带短路保护
QY42P  12/24VDC, 64点,带短路保护
QY50  12/24VDC, 16点,带保险丝
QY68A  5-24VDC, 8点,不带保险丝
QY70   5/12VDC, 16点,不带保险丝
QY71   5/12VDC, 32点,不带保险丝
QY80  12/24VDC, 16点,不带保险丝
QY81P   12/24VDC, 32点,带短路保护



三菱Q系列PLC可编程控制器

MELSEC-Q系列
