LX-200TD-909
来源： | 发布时间：2015/8/28 13:23:56 | 浏览次数：
|

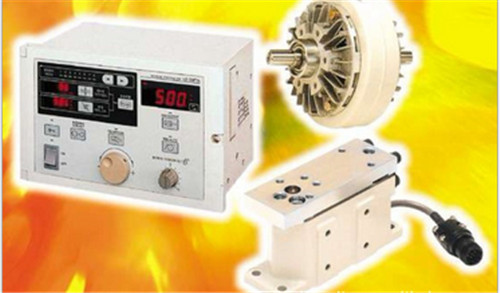

张力控制器
|
|
张力控制器可分成手动控制、半自动(卷径检出式)控制及全自动控制。
●手动张力控制器是依收料或放料卷径的变化而分段调整离合器或制动器的激磁电流、从而获得一致的张力。
●半自动张力控制器又称卷径检出式或开液式张力控制器，是于收料及放料自动桧出卷径、从而调整卷料的张力。
●全自动张力控制器是由张力检测器来直接测定卷料的张力、然后把张力数据变成张力信号回张力控制器，从而自动调整离合器或制动器的激磁电流来控制卷料的张力。
|
|
张力控制器类别
|
型号
|
规格
|
|
手动型
|
标准型
|
LE-50PAU型功率放大器
|
DC24V 4A
|
|
LD—100W型
|
DC24V 3.8A
|
|
LE-P□□A型功率放大器
|
DC24V 0．2—5A
|
|
LE-W5B型功率放大器
|
DC80V 5A
|
|
只适合控制
|
ZX型制动器
|
LL-05ZX型
|
DC80V 0．5A
|
|
半自动型
|
标准型
|
分体型
|
LE-50PAU-SET型
|
DC24V 4A
|
|
高机能形
|
一体型
|
LD-30FTA型
|
DC24V 4A
|
|
LD-FX型
|
DC24V 0．5A
|
|
只适合控制
|
ZX型制动器
|
LD-05ZX型
|
DC80V0．5A
|
|
全自动型
|
经济型
|
内置功率放大器
|
LE-30CTA型
|
DC24V3A
|
|
全自动型
|
标准型
|
内置功率放
|
LE-40MTA型
|
DC24V4A
|
|
高机能形
|
大器
|
LE-40MTB型
|
DC24V4A
|
|
配套产品
|
张 力 检 测 器
|
LX-005TD
|
50Nm
|
|
LX-015TD
|
150Nm
|
|
LX-030TD
|
300Nm
|
|
LX-050TD
|
500Nm
|
|
LX-100TD
|
1000Nm
|
|
LX-200TD
|
2000Nm
|
|
张力表
|
LM—10PD
|
±2000N
|
|
LM-10TA
|
DC0～10V
|
|
张力控制器：LE-40MD，LE-50PAU，LE-P50A，LD-05ZX，
LL-05ZX，LD-40PSU，LD-FX，LE-50PAU-SET，LD-30FTA，
LE-40MTA-E，LE-40MTB-E，LE-30CTA，LD-30FTA-1AD，LX-**TD，
LX-015TD，LX-030TD，LX-050TD
卷经演算器 LE-40MD LE-50PAU LEP50A
功率扩大器 文先生 13560411284
张力控制器,手动LD-05ZX LL-05ZX LD-40PSU
张力控制器, 半自动LD-FX LE-50PAU-SET LD-30FTA
张力控制器, 全自动 LE-40MTA-E LE-40MTB-E LE-30CTA
模拟输入板 LD-30FTA-1AD
张力检测器 LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD XL-200TD
张力表 LM-10PD
张力扩大器 LM-10TA
型 号 手动LD-05ZX LL-05ZX LD-40PSU
三菱张力控制器,磁粉离合器
卷经演算器 LE-40MD
功率扩大器 LE-50PAU LEP50A LE-40MD
张力控制器,手动LD-05ZX LL-05ZX LD-40PSU
张力控制器, 半自动LD-FX LE-50PAU-SET
LD-30FTA
张力控制器, 全自动 LE-40MTA-E LE-40MTB-E LE-30CTA
模拟输入板 LD-30FTA-1AD
张力检测器 LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD XL-200TD
张力表 LM-10PD
张力扩大器 LM-10TA
备注:1Nm=0.1Kgfm
|
型号
|
LX-005TD○
|
LX-015TD○
|
LX-030TD○
|
LX-050TD○
|
LX-100TD△
|
LX-200TD△
|
|
额定荷重
|
50N
|
150N
|
300N
|
500N
|
1000N
|
2000N
|
|
适用荷重方向
|
压缩/引张方向
|
|
安装方式
|
墙面、墙壁、天花
|
|
接线尺寸
|
7m × Φ7(附件）
|
|
使用条件
|
-5℃~40℃ 振动0.2G以下
|
|
外形尺寸
|
图 7a
|
图 7b
|
|
重量（kg)
|
1.8kg
|
3kg
|
|
|
|
|
|
|
|
|
|
注） ○：可在上海维修 △：只可在日本维修
|
