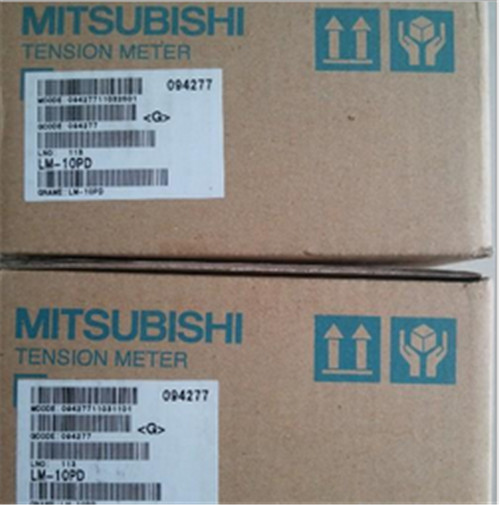

LM-10PD
来源： | 发布时间：2015/8/28 16:45:43 | 浏览次数：
在造纸、印刷、纺织、食品等工业中，我们经常需要加工、处理一些如纸张、膜料、箔片、丝、线及布等长尺寸材料。为保持生产的品质、效率及可靠性，一套功能完备的张力控制系统（包括张力控制器、张力检测器、离合器及制动器）是必需的条件。
日本三菱电机株式会社为帮助各厂家提高生产及竞争能力，精心设计及制造了一系列的张力控制装置。
|
|
|
|
|
|
张力检测器和控制器
|
磁粉离合器及制动器
|
磁粉离合器及制动器一览表
|
|
冷却方式
|
离合器
|
制动器
|
转矩（Nm）
|
特性
|
|
伸
出
轴
型
|
自动冷却
|
ZKG-AN
|
ZKG-YN
|
0.5-10
|
·体积细小
·转动元件的惯性低
|
|
ZKB-AN
|
ZKB-YN
|
0.6-6
|
·在转速5min-1也可使用
·线圈为静止型
|
|
自然冷却强制空冷兼用
|
ZKB-BN
|
ZKB-XN
|
12-400
|
·在转速5min-1也可使用
·机身设有气管口，可作强制空冷，因而提高热消耗量
|
|
内置散热装置
|
-
|
ZKB-HBN
|
25-400
|
·从动元件内设散热装置，再加上吹风机，大大提高热消耗量
|
|
内置散热管
|
ZKB-HC
|
-
|
50-200
|
·内置散热管，再加上吹风机，大大提高热消耗量
|
|
水冷
|
ZKB-CM2
|
ZKB-WN
|
ZKB-CM
50-400
ZKB-W
25-400
|
·N系列可在转速5min-1使用
·转动元件设有水冷管，因而提高热消耗量
|
|
自然冷却
|
-
|
ZX-YS
|
25-100
|
·薄型
|
|
空
心
轴
型
|
自然冷却
|
-
|
ZX-YN
ZX-YH
|
3-12
25-100
|
·超薄型
·DC24V电压（ZX-YN，ZX-YH）
·DC80V电压（ZX-YN）
|
|
ZA-A1
|
ZA-Y1
|
ZA-A
6-100
ZA-Y
6-400
|
·外壳将同时转动增强散热能力，因而提高消耗量
|
|
ZKA-A/AT
|
-
|
10-650
|
·线圈为旋转型
·AT型的轴长度较短
|
|
水冷
|
-
|
ZKA-W
|
20-450
|
·在线圈外周设有水道（管）以作水冷作用
|
三菱张力控制器一览表
|
产品名
|
型号
|
功能
|
|
全自动控制器
|
LE-30CTA
|
显示语言中英文可选，需配三菱传感器LX-TD（1台或2台），实时检测，闭环控制，输出电压0-24V，输出电流0-3A
|
|
LE-40MTA-E
|
无通讯功能
|
需配三菱张力传感器LX-TD（1台或2台），实时检测、闭环控制，输出电压DC0-24V，输出电流0-4A
|
|
LE-40MTB-E
|
可与三菱PLC通讯
|
|
半自动控制器
|
LD-30FTA
|
厚度累加（递减）来实现卷径演算或直接卷径检测，开环控制，输出电压DC0-24V，输出电流0-3A
|
|
手动控制器
|
LD-100W
|
手动调节输出电压DC0.24-29V，输出电流0-3.8A
|
|
张力表
|
LM-10PD
|
需配三菱张力传感器LX-TD（1台或2台），显示检测张力值，并将张力信号放大到3—10V（满刻度）
|
|
张力放大器
|
LW-10TA
|
需配三菱张力传感器LX-TD（1台或2台），将张力信号放大到5—10V（满刻度）
|
三菱张力控制系统
|
●造纸厂
●纸张加工工业
●生产薄膜，胶片用
●薄膜，胶片加工工业
|
●生产粘结带用
●印刷工业
●橡皮工业
●皮革工业
|
●金属箔（铝、铜箔等）工业
●铜铁加工工业
●铜铁工业
●纤维工业
|
●染色，织物工业
●轮胎工业
●电缆，电线生产工业
●其他有关卷取加工工业
|
