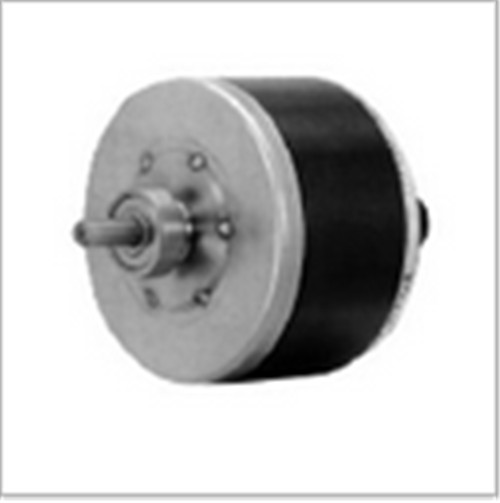

ZHA-5A1 磁滞离合器
来源： | 发布时间：2015/8/31 15:37:44 | 浏览次数：
|
磁粉离合器：ZA-0.6A，ZA-1.2A1，ZA-2.5AN1，ZA-5AN1，ZA-10A1，ZA-20A1，ZKB-0.06AN，ZKB-.3AN，ZKB-0.6AN，ZKG-5AN，ZKG-10AN，ZKG-20AN，ZKG-50AN，ZKB-1.2BN，ZKB-2.5BN，ZKB-5BN，ZKB-10BN，ZKB-20BN，磁滞式ZHA-1.2A，ZHA-2.5A，ZHA-5A张力控制器：LE-40MD，LE-50PAU，LE-P50A，LD-05ZX，LL-05ZX，LD-40PSU，LD-FX，LE-50PAU-SET，LD-30FTA，LE-40MTA-E，LE-40MTB-E，LE-30CTA，LD-30FTA-1AD，LX-**TD，LX-015TD，LX-030TD，LX-050TD
卷经演算器LE-40MD
功率扩大器：LE-50PAU LEP50A
张力控制器：手动LD-05ZX LD-05ZX LD-40PSU
张力控制器：半自动LD-FX LE-50PAU-SET LD-30FTA
张力控制器：全自动三菱张力控制器LE-40MTA-E LE-40MTB-E LE-30CTA
模拟输入板：LD-30FTA-1AD
张力检测器：LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD LX-200TD
张力表：LM-10PD
张力扩大器：LM-10TA
卷经演算器：LE-40MD
功率扩大器：LE-50PAU LEP50A
张力控制器：手动LD-05ZX LL-05ZX LD-40PSU
张力表：LM-10PD
张力扩大器：LM-10TA
ZKG-5YN ZKG-10YN ZKG-20YN ZKG-50YN ZKB-0.06YN ZKB-0.3YN ZKB-5HBN/HBN-C ZKB-10HBN/HBN-C ZKB-20HBN/HBN-C ZKB-40HBN ZKB-2.5WN ZKB-5WN
磁粉离合器空心轴型,静止线圈,自然冷却：ZA-0.6A ZA-1.2A1 ZA-2.5AN1 ZA-5AN1
ZA-10A1 ZA-20A1
伸出轴型静止线圈,自然冷却：ZKB-0.06AN ZKB-0.3AN ZKB-0.6AN ZKG-5AN ZKG-10AN ZKG-20AN ZKG-50AN
伸出轴型静止线圈,强制空冷：ZKB-1.2BN ZKB-2.5BN ZKB-5BN
ZKB-10BN ZKB-20BN
磁滞式：ZHA-1.2A ZHA-2.5A ZHA-5A
空心轴型,静止线圈,自然冷却：ZA-0.6Y ZA-1.2Y1 ZA-2.5Y1 ZA-5Y1 ZA-10Y1
ZA-20Y1 ZX-2.5YH ZX-5YH ZX-0.3YN-24 ZX-0.3YN-80 ZX-0.6YN-24 ZX-0.6YN-80 ZX-1.2YN-24 ZX-1.2YN-80
伸出轴型静止线圈,自然冷却：ZKB-0.06YN ZKB-0.3YN ZKB-0.6YN ZKG-5YN ZKG-10YN ZKG-20YN ZKG-50YN ZX-
|
|
|
|
额定电压DC24V
|
|
|
型号
|
额定转矩
(Nm)
|
磁性线圈（75℃)
|
飞轮矩J(kgcm2)
|
容许的热
损耗功率
(W)
|
必要放
热面积
(cm2)
|
重量
(kg)
|
最高容许
转速
(min-1)
|
|
电流
（A)
|
功率
(W）
|
时间常数
（S)
|
输入轴
|
输出轴
|
|
ZKG-5AN#
|
0.5
|
0.35
|
8.4
|
0.02
|
2.10×10-1
|
1.70×10-2
|
参见样本
P.12
特性图
|
350
|
0.67
|
1800
|
|
ZKG-10AN#
|
1
|
0.47
|
11.3
|
0.03
|
3.46×10-1
|
4.60×10-2
|
350
|
0.88
|
1800
|
|
ZKG-20AN#
|
2
|
0.55
|
13
|
0.055
|
6.80×10-1
|
1.03×10-1
|
350
|
1.27
|
1800
|
|
ZKG-50AN#
|
5
|
0.8
|
19
|
0.055
|
1.85
|
4.00×10-1
|
350
|
2.3
|
1800
|
|
ZKG-100AN#
|
10
|
1.0
|
24
|
0.09
|
5.3
|
1.10
|
350
|
4.1
|
1800
|
|
外形尺寸(mm)
|
|
|
型号
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
ι1
|
ι2
|
D1
|
D2
|
D3
|
D4
(h7)
|
D5
(g7)
|
D6
|
d
(g6)
|
T
|
|
ZKG-5AN#
|
77
|
16.5
|
9
|
4
|
13.5
|
28.5
|
5.5
|
11
|
9
|
70
|
60
|
50
|
48
|
40
|
30
|
5
|
4.5
|
|
ZKG-10AN#
|
83
|
18.5
|
9
|
4
|
16
|
29.5
|
5.5
|
12
|
10
|
76
|
66
|
56
|
54
|
42
|
34
|
7
|
6.5
|
|
ZKG-20AN#
|
95
|
22.5
|
10
|
4
|
19.5
|
34
|
6.5
|
15
|
13
|
85
|
75
|
65
|
63
|
48
|
40
|
9
|
8.5
|
|
ZKG-50AN#
|
111
|
25
|
12
|
4
|
22
|
37.5
|
6
|
18
|
16
|
100
|
90
|
80
|
78
|
60
|
50
|
12
|
11.5
|
|
ZKG-100AN#
|
113
|
10
|
15
|
5
|
29
|
46
|
7
|
24
|
20
|
128
|
114
|
98
|
98
|
80
|
70
|
15
|
16.5
|
|
