ZKB-10HBN/HBN-C
来源： | 发布时间：2015/8/31 18:16:49 | 浏览次数：
完整型号：ZKB-10HBN-C(或称10HBN-C)
产品分类：三菱磁粉离合器|三菱磁粉制动器
生产厂家：三菱日本工厂
ZKB-10HBN-C的优势
额定扭矩：100（N.M）
热块冷却式伸出轴型
.在从动体上固定热块，配备轴流风机提高热容量的机型
.5R/MIN起可供使用。
特点：优良、准确的可控性：通过调节激磁电流就能十分方便的控制转矩。且转矩随激磁电流呈良好的线性关系，与激磁电流在相当广阔的范围内成正比。迅捷的快速响应性：激磁电流的变化使磁场强度产生相应的变化，其过程无任何机械动作，几乎在接通电源的同时，就有转矩产生。由于转矩是随激磁电流和磁场的建立而建立。是经一段极小的无响应时间后，从零开始，基本上按指数规律上升的。因此不但反应迅速，而且在启动/制动的过程中无冲击、无震动、无噪音。运行安全性：采用优质原材料，非磁饱和型结构和合理的磁路设计，产品体积小，转矩大、响应时间短、线性范围宽、转矩回差小，并选用优质球形合金磁粉，耐磨损，耐老化。加之精心设计的散热结构，更使得产品热容量大、使用寿命长、允许在严酷的连续滑差状态下长期运转、可靠性高。成套性强：可配套手动张力控制器；电脑型恒张力控制器；数字式智能张力控制器等电控装置，满足其各种用途控制需要。

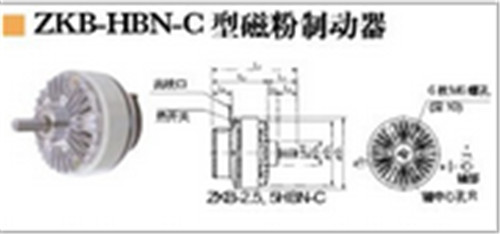

ZKB-HBN-C型磁粉制动器
特点：
额定转矩：5~200Nm
热块冷却式伸出轴型
■ 在从动体上固定热块，配备轴流风机提高热容量的机型。
■ 5r/min起可供使用。
规格：
ZKB-WN型磁粉制动器
特点：
额定转矩：25~50Nm
水冷却式伸出轴型
■ 在从动体埋设水管进行水冷降温，提高了热容量。
■ 5r/min起可供使用。
|
型号
|
额定扭矩
|
线圈（75℃）
|
惯性力矩J
|
冷却水量
|
允许转速
|
重量（kg)
|
磁粉重量（g)
|
|
（N.M)
|
电流（A)
|
功率（W)
|
时间常数（S)
|
(kgc㎡)
|
（l/min)
|
（r/min)
|
|
ZKB-2.5WN
|
25
|
1.24
|
30
|
0.12
|
3.80x10³
|
1.5
|
1800
|
9
|
33
|
|
ZKB-5WN
|
50
|
2.15
|
51.5
|
0.15
|
9.50x10³
|
3.0
|
1800
|
14.5
|
65
|
|
ZKB-10WN
|
100
|
2.4
|
57.6
|
0.25
|
3.50x10³
|
6
|
1800
|
34
|
140
|
|
ZKB-20WN
|
200
|
2.7
|
64.8
|
0.37
|
9.15x10³
|
9
|
1800
|
53
|
225
|
|
ZKB-40WN
|
400
|
3.5
|
84
|
0.40
|
2.40x10³
|
15
|
1800
|
98
|
370
|
