Q系列PLC简介:
1、Q系列PLC为插槽式结构，电源、CPU、I/O单元各为独立模块，适用于点数大于250点以上的系统
2、有基本模式CPU、高性能模式CPU、过程控制CPU、运动控制CPU四种类型
3、节省空间与配线，安装Q系列所需的空间只是原来A系列的60％
4、Q系列有5槽、8槽、12槽多种基板，可灵活配置，减少系统所用基板数。
5、Q系列有更强的CC-LINK网络功能，有支持以太网通讯的模块
6、设备兼容性优越，配有更多种高性能模块
基本模式CPU：
Q00JCPU：程序步：8K步CPU与电源模块和基本的组合
Q00CPU：程序步：8K步
Q01CPU：程序步：14K步
高性能模式CPU：
Q02CPU：程序步：28K步
Q02HCPU：程序步：28K步
Q06HCPU：程序步：60K步
Q12HCPU：程序步：124K步
Q25HCPU：程序步：252K步
过程控制CPU:
Q02PHCPU 程序容量：28K步，过程控制
Q06PHCPU 程序容量：60K步，过程控制
Q12PHCPU 程序容量：124K步，过程控制
Q25PHCPU 程序容量：252K步，过程控制
运动控制CPU：
Q172CPU：用于8轴控制
Q173CPU：用于32轴控制
[CPU - Q模式]
Q00JCPU程序容量：8K步
Q00JCPU-SET程序容量：8K步；且自带64点的QH42P高密度单元一块
Q00JCPU-S8-SET程序容量：8K步；且自带2块QX40及2块QY10的单元
Q00CPU程序容量：8K步
Q01CPU程序容量：14K步
Q02CPU程序容量：28K步
Q02HCPU程序容量：28K步，高速
Q06HCPU程序容量：60K步，高速
Q12HCPU程序容量：124K步，高速
Q25HCPU程序容量：252K步，高速
-[CPU - iQ模式]
Q00UJCPU程序容量：10K步
Q00UJCPU-SET程序容量：10K步；且自带64点的QH42P高密度单元一块
Q00UJCPU-S8-SET程序容量：10K步；且自带2块QX40及2块QY10的单元
Q00UCPU程序容量：10K步
Q01UCPU程序容量：15K步
Q02UCPU程序容量：20K步；超高速；
Q03UDCPU程序容量：30K步；超高速；多CPU间超高速通讯

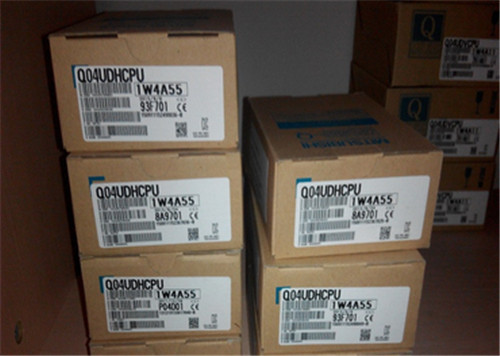

Q04UDHCPU程序容量：40K步；超高速；多CPU间超高速通讯
Q06UDHCPU程序容量：60K步；超高速；多CPU间超高速通讯
Q10UDHCPU程序容量：100K步；超高速；多CPU间超高速通讯
Q13UDHCPU程序容量：130K步；超高速；多CPU间超高速通讯
Q20UDHCPU程序容量：200K步；超高速；多CPU间超高速通讯
Q26UDHCPU程序容量：260K步；超高速；多CPU间超高速通讯
Q03UDECPU程序容量：30K步；超高速；多CPU间超高速通讯，内置以太网
Q04UDEHCPU程序容量：40K步；超高速；多CPU间超高速通讯，内置以太网
Q06UDEHCPU程序容量：60K步；超高速；多CPU间超高速通讯，内置以太网
Q10UDEHCPU程序容量：100K步；超高速；多CPU间超高速通讯，内置以太网
Q13UDEHCPU程序容量：130K步；超高速；多CPU间超高速通讯，内置以太网
Q20UDEHCPU程序容量：200K步；超高速；多CPU间超高速通讯，内置以太网
Q26UDEHCPU程序容量：260K步；超高速；多CPU间超高速通讯，内置以太网
-[CPU -过程控制CPU模块]
Q02PHCPU程序容量：28K步，过程控制
Q06PHCPU程序容量：60K步，过程控制
Q12PHCPU程序容量：124K步，过程控制
Q25PHCPU程序容量：252K步，过程控制
-[CPU -冗余控制CPU模块]
Q12PRHCPU程序容量：124K步，冗余控制
Q25PRHCPU程序容量：252K步，冗余控制
-[冗余控制数据跟踪电缆]
QC10TR 1m数据跟踪电缆
QC30TR 3m数据跟踪电缆
-[主基板，扩展基板模块]
Q33B-E电源+ CPU + 3个Q系列I/O插槽，CE/UL/cUL
Q35B-E电源+ CPU + 5个Q系列I/O插槽，CE/UL/cUL
Q38B-E电源+ CPU + 8个Q系列I/O插槽，CE/UL/cUL
Q312B-E电源+ CPU + 12个Q系列I/O插槽，CE/UL/cUL
Q63B电源+ 3个Q系列I/O插槽，CE/UL/cUL
Q65B电源+ 5个Q系列I/O插槽，CE/UL/cUL
Q68B电源+ 8个Q系列I/O插槽，CE/UL/cUL
Q612B电源+ 12个Q系列I/O插槽，CE/UL/cUL
Q52B 2个Q系列I/O插槽(无电源插槽)
Q55B 5个Q系列I/O插槽(无电源插槽)
Q38RB 2个电源+ CPU + 8个Q系列I/O插槽（冗余系统主基板）
Q68RB 2个电源+ 8个Q系列I/O插槽(冗余系统扩展基板)
Q65WRB 2个电源+双总线+ 5个Q系列I/O插槽（冗余系统基板）
-[主基板- iQ模式]
38DB电源+ CPU + 8个Q系列I/O插槽；支持多CPU间超高速通讯
312DB电源+ CPU + 12个Q系列I/O插槽；支持多CPU间超高速通讯
-[电源模块]
Q61P 100-240VAC输入/ 5VDC 6A输出，CE/UL/cUL
Q62P 100-240VAC输入/ 5VDC 3A，24VDC/0.6A输出
Q63P 24VDC输入/ 5VDC 6A输出
Q64PN 100-240VAC输入/ 5VDC 8.5A输出
Q63RP 24VDC输入/ 5VDC 8.5A输出(冗余系统电源模块)
Q64RP 100-120/200-240VAC输入/ 5VDC 8.5A输出(冗余系统电源模块)
-[超薄型主基板]
Q32SB超薄型电源+ CPU + 2个Q系列I/O插槽
Q33SB超薄型电源+ CPU + 3个Q系列I/O插槽
Q35SB超薄型电源+ CPU + 5个Q系列I/O插槽
-[超薄型电源模块]
Q61SP 100-240VAC输入/ 5VDC 2A输出，超薄型电源
-[扩展电缆]
QC05B 0.45m (1.48ft.)
QC06B 0.6m (1.96ft.)
QC12B 1.2m (3.93ft.)
QC30B 3m (9.84ft.)
QC50B 5m (16.4ft.)
QC100B 10m (32.8ft.)
-[电池]
Q6BAT内存用电池
Q7BAT大容量电池
Q7BAT-SET大容量电池，带底座
Q8BAT大容量电池单元
Q8BAT-SET大容量电池单元，带底座
-[适配器]
Q6DIN1 DIN导轨安装适配器，用于Q38B-E/Q312B-E/Q68B/Q612B
Q6DIN2 DIN导轨安装适配器，用于Q35B-E/Q65B
Q6DIN3 DIN导轨安装适配器，用于Q33B-E/Q63B
