三菱公司推出的大型Q系列PLC,CPU类型有基本型CPU，高性能型CPU，过程控制CPU,运动控制CPU,冗余CPU等。可以满足各种复杂的控制需求。三菱电机中国事业的快速发展，为了更大满足国内用户对三菱PLC，Q系列产品高性能、低成本的要求，三菱电机自动化特推出经济型UTESET型三菱PLC， 即一款以自带64点高密度混合单元的5槽QOOJCOUSET；另一款自带2块16点开关量输入及2块16点开关量输出的8槽Q00JCPU-S8SET，其性能指标与Q00J完全兼容，也完全支持GX-Developer等软件，故具有极佳的性价比。

Q1系列选型参考技术





Q00JCPU	程序容量：8K步
Q00JCPU-SET	程序容量：8K步，且自带64点的QH42P高密度单元一块
Q00JCPU-S8-SET	程序容量：8K步，且自带两块QX40及两块QY10的单元
Q00CPU	程序容量：8K步
Q01CPU	程序容量：14K步
Q02CPU	程序容量：28K步
Q02HCPU	程序容量：28K步，高速
Q06HCPU	程序容量：60K步，高速
Q12HCPU	程序容量：124K步，高速
Q25HCPU	程序容量：252K步，高速



             CPU-iQ模式



Q00UJCPU	程序容量：10K步
Q00UJCPU-SET	程序容量：10K步，且自带64点的QH42P高密度单元一块
Q00UJCPU-S8-SET	程序容量：10K步，且自带两块QX40及两块QY10的单元
Q00UCPU	程序容量：10K步
Q01UCPU	程序容量：15K步
Q02UCPU	程序容量：20K步，超高速
Q03UDCPU	超高速CPU，程序容量：30K步，I\O点数：4096
Q04UDHCPU	超高速CPU，程序容量：40K步，I\O点数：4096
Q06UDHCPU	超高速CPU，程序容量：60K步，I\O点数：4096
Q10UDHCPU	程序容量：100K步，超高速，多CPU间超高速通讯
Q13UDHCPU	程序容量：130K步，超高速，多CPU间超高速通讯
Q20UDHCPU	程序容量：200K步，超高速，多CPU间超高速通讯
Q26UDHCPU	程序容量：260K步，超高速，多CPU间超高速通讯
Q03UDECPU	超高速CPU，程序容量：30K步，I\O点数：4096，内置以太网
Q04UDEHCPU	超高速CPU，程序容量：40K步，I\O点数：4096，内置以太网

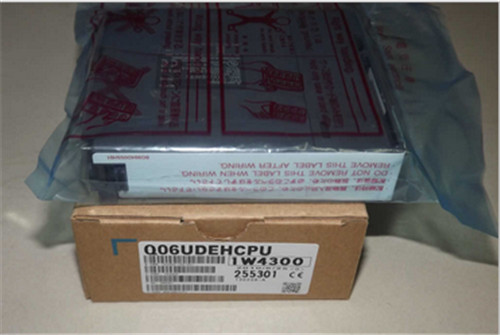

Q06UDEHCPU	超高速CPU，程序容量：60K步，I\O点数：4096，内置以太网
Q10UDEHCPU	程序容量：100K步，超高速，多CPU间超高速通讯，内置以太网
Q13UDEHCPU	程序容量：130K步，超高速，多CPU间超高速通讯，内置以太网
Q20UDEHCPU	程序容量：200K步，超高速，多CPU间超高速通讯，内置以太网
Q26UDEHCPU	程序容量：260K步，超高速，多CPU间超高速通讯，内置以太网



         CPU 过程控制CPU模块





Q02PHCPU	程序容量：28K步，过程控制
Q06PHCPU	程序容量：60K步，过程控制
Q12PHCPU	程序容量：124K步，过程控制，I\O点数：4096
Q25PHCPU	程序容量：252K步，过程控制，I\O点数：4096



        CPU 冗余控制CPU模块



Q12PRHCPU	CPU，程序容量：124K步，I\O点数：4096
Q25PRHCPU	CPU，程序容量：252K步，I\O点数：4096





        冗余控制数据跟踪电缆



QC10TR	1M长电缆，数据跟踪电缆
QC30TR	3M长电缆，数据跟踪电缆

Q系列PLC型号如下：

    CPU:
    Q00JCPU Q00CPU Q01CPU Q02CPU Q02HCPU Q06HCPU
    Q12HCPU Q25HCPU Q12PHCPU Q25PHCPU Q12PRHCPU
    Q25PRHCPU Q02CPU-A Q02HCPU-A Q06HCPU-A Q00UJCPU
    Q00UJCPU-SET Q00UJCPU-S8-SET Q00UCPU Q01UCPU
    Q02UCPU Q03UDCPU  Q04UDHCPU  Q06UDHCPU Q10UDHCPU
    Q13UDHCPU Q20UDHCPU Q26UDHCPU Q03UDECPU Q04UDEHCPU
    Q06UDEHCPU Q10UDEHCPU Q13UDEHCPU  Q20UDEHCPU
    Q26UDEHCPU
    主板：
    Q33B Q35B Q38B Q312B Q63B Q65B Q68B Q612B
    Q52B Q55B Q38RB Q68RB Q32SB Q33SB Q35SB
    QA1S65B QA1S68B QA65B QA1S33B QA1S35B
    QA1S38B QA1S65B QA1S68B
    电源模块：
    Q61P-A1 Q61P-A2 Q62P Q63P Q64P Q64RP Q61SP
    扩展电缆：
    QC05B QC06B QC12B QC30B QC50B
    QC100B
    电池：
    Q6BAT Q7BAT Q7BAT-SET
    适配器：
    Q6DIN1 Q6DIN2 Q6DIN3
    内存卡：
    Q2MEM-1MBS Q2MEM-2MBS Q2MEM-2MBF Q2MEM-4MBF
    Q2MEM-8MBA Q2MEM-16MBA Q2MEM-32MBA
    存储卡用适配器：
    Q2MEM-ADP
    输入模块：
    QX10 QX28 QX40 QX40-S1 QX41 QX41-S1
    QX42 QX42-S1 QX70 QX71 QX72 QX80
    QX81 QX82 QX82-S1
    输出模块：
    QY10 QY18A QY22 QY40P QY41P QY42P
    QY50 QY68A QY70 QY71 QY80 QY81P
    I/O混合型：
    QH42P QX48Y57
    中断模块：
    QI60
    模拟量模块：
    Q64AD Q68ADV Q68ADI Q62DA Q64DA Q68ADV
    Q68ADI Q64AD-GH Q62AD-DGH Q62AD-FG
    温度控制模块：
    Q64RD Q64RD-G Q64TCTT Q64TCTTBW Q64TCRT Q64TCRTBW
    隔离通道热电偶模块
    Q64TD
    Q64TDV-GH
    高速计数模块：
    QD62 QD62D QD62E
    -[连接电缆]
    QC30R2 Q6HLD-R2
    -[终端电阻]
    A6RCON-R75
    -[终端排适配器]
    Q6TA32
    -[终端排适配器--专用工具]
    Q6TA32-TOL
    -[弹簧夹子接线端子]
    Q6TE-18S
    定位模块：
    QD75P1 QD75P2 QD75P4 QD75D1 QD75D2 QD75D4
    QD75M1 QD75M2 QD75M4 QD75P4 QD75P8
    通讯模块：
    QJ71E71-B2 QJ71E71-B5 QJ71E71-100 QJ71LP21-25
    QJ71LP21S-25 QJ71LP21G QJ71LP21GE QJ72LP25-25
    QJ72LP25G QJ72LP25GE QJ71BR11 QJ71BR15
    Q80BD-J71LP21-2 Q80BD-J71LP21G Q80BD-J71BR11
    QJ61BT11N QJ61CL12 QJ71C24N QJ71C24N-R2
    QJ71C24N-R4 QJ71CMO QD51 QD51-R24 QJ71FL71



Q系列PLC保养宝典



 设备定期测试、调整
      （1） 每半年或季度检查PLC柜中接线端子的连接情况，若发现松动的地方及时重新坚固连接；
      （2） 对柜中给主机供电的电源每月重新测量工作电压；
 设备定期清扫
      （1） 每六个月或季度对PLC进行清扫，切断给PLC供电的电源把电源机架、CPU主板及输入/输出板依次拆下，进行吹扫、清扫后再依次原        位安装好，将全部连接恢复后送电并启动PLC主机。认真清扫PLC箱内卫生；
      （2） 每三个月更换电源机架下方过滤网；
 检修前准备
     （1） 检修前准备好工具；
     （2） 为保障元件的功能不出故障及模板不损坏，必须用保护装置及认真作防静电准备工作；
     （3） 检修前与调度和操作工联系好，需挂检修牌处挂好检修牌；
 设备拆装顺序及方法
     （1） 停机检修，必须两个人以上监护操作；
     （2） 把CPU前面板上的方式选择开关从“运行”转到“停”位置；
     （3） 关闭PLC供电的总电源，然后关闭其它给模坂供电的电源；
     （4） 把与电源架相连的电源线记清线号及连接位置后拆下，然后拆下电源机架与机柜相连的螺丝，电源机架就可拆下；
     （5） CPU主板及I/0板可在旋转模板下方的螺丝后拆下；
     （6） 安装时以相反顺序进行；
