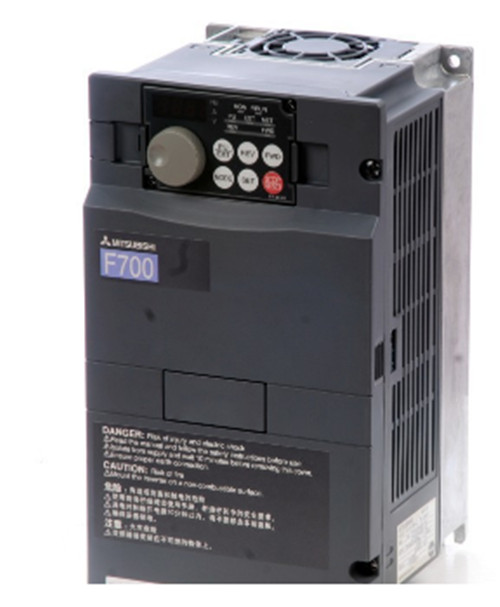

1.三菱变频器FR-F740-S185K-CHT1风机水泵专用变频器产品功能介绍：

FR-F740系列变频器特别适用于风机、泵类的一般负载

●FR-F740系列变频器功率范围：0.75~630KW

●FR-F740系列变频器具有简易磁通矢量控制方式，可实现3Hz时输出转矩达120%

●FR-F740系列变频器采用最佳励磁控制方式，实现更高节能运行

●FR-F740系列变频器内置PID，变频器/工频切换和可以实现多泵循环运行功能

●FR-F740系列变频器内置独立的RS485通讯口

●FR-F740系列变频器使用长寿命元器件

●FR-F740系列变频器内置噪声滤波器（75K以上）

●FR-F740系列变频器带有节能监控功能，节能效果一目了然

2.三菱变频器FR-F740-S185K-CHT1产品型号介绍：

■三菱变频器系列：FR-D700、E700、F700、A700系列。



      FR   -   F7   40 -  S185K -  CHT1

    a         b     c        d             f



a:三菱变频器代号

b:变频器系列：简单易：D700（0.4KW~7.5KW）；通用型：E700（0.4KW~15KW)

                   风机水泵型：F700(0.4KW~630KW)；重载型：A700(0.4KW~500KW)

c:电压：40代表：三相380V

            20代表：三相220V

            20S：单相220V

d:功率：S185K：185KW

f:产地：CHT1代表：国内(三菱变频器内大部分元件是日本产，国内组装）



  ◆ 功率范围：0.75~630KW
  ◆ 简易磁通矢量控制方式，实现3Hz时输出转矩达120%
  ◆ 采用最佳励磁控制方式，实现更高节能运行
  ◆ 内置PID，变频器/工频切换和可以实现多泵循环运行功能
  ◆ 内置独立的RS485通讯口
  ◆ 使用长寿命元器件
  ◆ 内置噪声滤波器（75K以上）
  ◆ 带有节能监控功能，节能效果一目了然

               FR-F740系列                                          电压:三相380-480V      频率:50/60Hz

F740产品除了应用在很多通用场合外，特别适用于风机、水泵、空调等行业。
■  先进丰富的功能
● 除了具备与其他变频器相同的常规PID控制功能外，扩充了多泵控制功能。
■ 关注节能的产品
● 具有最佳励磁控制功能，除恒速时可以使用之外，在加减速时也可以起作用，可以进一步优化节能效果。
● 新开发的节能监视功能、可以通过操作面板、输出端子
(端子CA、AM)和通信来确认节能效果，节能效果一目了然。
■ 型号说明


技术规格

 1 适用电机容量是以使用三菱标准4极的最大适用容量.

2 额定输出容量是指440V时的容量.

3 载波频率设定为3kHz以上的情况下,变频器输出电流在额定电流()内的值以上时,自动将载波频率降低.
4 过载能力是以过电流与变频器的额定电流之比的百分数(%)表示时,反复使用时,必须等待变频器和电机降到100%负荷时的温度以下.
5 最大输出电压不能大于电源电压,在电源电压以下可以任意设定最大输出电压,但是变频器输出侧电压的峰值为电源电压的水平的√2倍.
6 剪切变频器前盖板的插销安装内置选件时,变成开放型(IPOO).
7 电源容量随着电源侧的阻抗(包括输入电抗器和电线)的值而变化.
8 FR-DU07:IP40(除了PU接口部分).

端子接线图注意

● 干扰可能导致错误动作发生,所以信号线要离动力线10CM以上.
● 接线时不要在变频器内留下电线切屑,电线切屑可能会导致异常,故障,错误动作发生.请保持变频器的清洁.在控制板上钻孔时请务必注意不要使切屑粉掉进变频器内.

外型尺寸图
