  当前位置:首页 > 产品展示 > 三菱变频器 > FR-F700 FR-F700

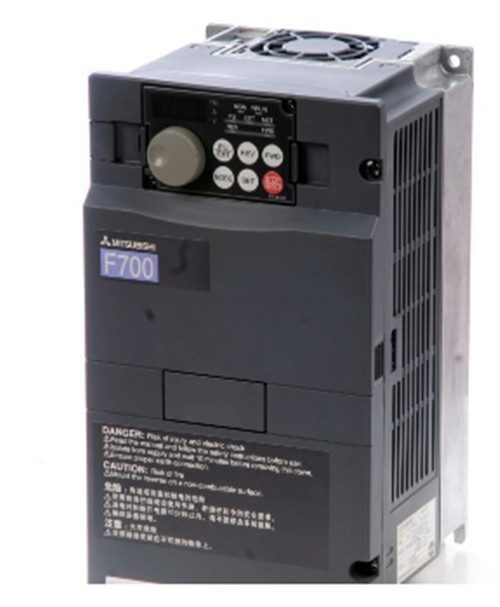

FR-F740-S500K-CHT

来源:  |  发布时间:2015/9/10 11:24:23  |  浏览次数:

品牌 MITSUBISHI/三菱 型号 FR-F740-S500K-CHT 产品系列 FR-F700
应用范围 通用 电源相数 三相 额定电压 三相AC380(V)
供电电压 低压 适配电机功率 500(kW) 滤波器 内置EMC滤波器
直流电源性质 电压型 控制方式 V/F闭环 输出电压调节方式 PAM控制
外型 塑壳 营销方式 库存 额定电流 866(A)
外形尺寸(宽x高x厚) 995*440*1580(mm)



  ◆ 功率范围:0.75~630KW
  ◆ 简易磁通矢量控制方式,实现3Hz时输出转矩达120%
  ◆ 采用最佳励磁控制方式,实现更高节能运行
  ◆ 内置PID,变频器/工频切换和可以实现多泵循环运行功能
  ◆ 内置独立的RS485通讯口
  ◆ 使用长寿命元器件
  ◆ 内置噪声滤波器(75K以上)
  ◆ 带有节能监控功能,节能效果一目了然

               FR-F740系列                                          电压:三相380-480V      频率:50/60Hz

F740产品除了应用在很多通用场合外,特别适用于风机、水泵、空调等行业。
■  先进丰富的功能
● 除了具备与其他变频器相同的常规PID控制功能外,扩充了多泵控制功能。
■ 关注节能的产品
● 具有最佳励磁控制功能,除恒速时可以使用之外,在加减速时也可以起作用,可以进一步优化节能效果。
● 新开发的节能监视功能、可以通过操作面板、输出端子
(端子CA、AM)和通信来确认节能效果,节能效果一目了然。
■ 型号说明


技术规格

 1 适用电机容量是以使用三菱标准4极的最大适用容量.

2 额定输出容量是指440V时的容量.

3 载波频率设定为3kHz以上的情况下,变频器输出电流在额定电流()内的值以上时,自动将载波频率降低.
4 过载能力是以过电流与变频器的额定电流之比的百分数(%)表示时,反复使用时,必须等待变频器和电机降到100%负荷时的温度以下.
5 最大输出电压不能大于电源电压,在电源电压以下可以任意设定最大输出电压,但是变频器输出侧电压的峰值为电源电压的水平的√2倍.
6 剪切变频器前盖板的插销安装内置选件时,变成开放型(IPOO).
7 电源容量随着电源侧的阻抗(包括输入电抗器和电线)的值而变化.
8 FR-DU07:IP40(除了PU接口部分).

端子接线图注意

● 干扰可能导致错误动作发生,所以信号线要离动力线10CM以上.
● 接线时不要在变频器内留下电线切屑,电线切屑可能会导致异常,故障,错误动作发生.请保持变频器的清洁.在控制板上钻孔时请务必注意不要使切屑粉掉进变频器内.

外型尺寸图
