4.操作面板 FR-PU07 FR-PU04(部分使用存在限制，如无法进行参数拷贝等）

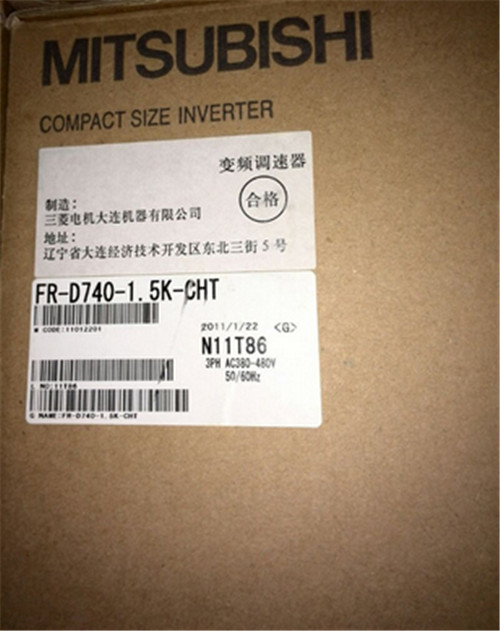

FR-D700系列紧凑型多功能变频器(功率范围:0.1-7.5KW)
型号说明：多功能、紧凑型产品。用于要求不是很高，但需节省空间的场合。
D700产品为多功能、紧凑型产品，适用于搬运、升降、食品包装、加工机械、抽压机等行业。
多功能产品
具有磁通矢量控制方式：在1Hz情况下，可以使转矩提高到150%扩充浮辊控制和三角波功能。
带安全停止功能：实现紧急停止有两种方法：通过控制MC接触器来切断输入电源或对变频器内部逆变模块驱动回路进行直接切断，以符合欧洲标准的安全功能，目的是节约设备投入。
一、最高水准的驱动性能
V/F控制和先进磁通矢量控制也可选用
二、长寿命设计和寿命自诊断功能
1)使用长寿命元器件
使用新开发长寿命的冷却风扇，设计寿命长达10年。如果使用冷却风扇的ON/OFF控制，风扇的寿命还可以大大的延长。
使用长寿命电容器，设计寿命长达10年。（环境温度105℃，寿命可达5000小时）
2)最先进的寿命诊断方式
可以诊断主回路电容、控制回路电容和浪涌吸收回路的老化程度。
在接近使用寿命时，可以选择报警输出，做到防范与未然。
3)维护时间设定
可是设定维护时间，时间到时通过端子输出通知周边装置。时间值可以通过模拟量输出。
三、网络功能更加丰富
1)RS-485通讯
除了支持原来的三菱专用协议以外（计算机连接），增加支持Modbus-RTS（Binary）通讯协议。
进行RS-485通讯时，可以同时连接操作面板或参数单元。
RS-485端子分别有输入和输出连接端，可以方便的连接多台变频器进行通讯。
只带有RS-485接口，变准产品不带独立RS-485端子
2)支持各种主要的网络
通过不同的通讯选件，可以连接Device-NET、PROFIBUS-DP、LonWorksEtherNET IP（即将推出）和CANopen（即将推出）等总线。
四、对环境的友好性
1)谐波电流的对策
使用选件交流或直流电抗器后，可以大幅度减少输入侧的谐波电流。（75K及以上标准带有直流电抗器）
2)带有浪涌电流吸收回路
3)输出浪涌电压的对策
浪涌电压抑制滤波器(FR-ASF,MT-BSC/BSL选件)，用于抑制400V级电机端子上的浪涌电压。
五、操作简单，维护方便
1)变频器设置软件FR-Configurator
可以使变频器调试更加方便，并具有文件保存和打印功能。
可以通过USB借口（Ver1.1）与电脑的连接，进行变频器的维护和设置。
通过机械分析器可以帮助避免机械共振。
当替换500系列时，参数设置可以自动转换。
2)带旋钮的操作面板
增加PU/EXT（操作模式）切换键。
可用旋钮锁住操作面板，避免误操作。
可以利用“MODE”键和“PU/EXT”键的组合操作实现对Pr.79运行模式进行
快捷选择设定。（仅限于FR-E700和FR-D700）
可设置用于限制参数读/写的4位数密码。能有效的进行参数设置保护。
新增的初始值变更清单Pr.CH可显示并设定初始值变更后的参数。
3)冷却风扇易于更换
冷却风扇位于变频器的上部，更换时不需要变动主回路接线。
4)梳型配线盖板
可以在接线后再盖上盖板，安装更加方便。
六、丰富的功能
1)停电减速功能/瞬时停电再启动功能
瞬时停电再启动功能得到更新，即使在运行时瞬时停电，电机也不会滑行，继续运行。
根据负载的不同，变频器在停电后可以尽量控制电机减速停止时间。
检测滑行速度（频率搜索功能），防止因马达速度降低而造成的重新启动，可在减小输出电流的情况下平稳的启动马达。
2)再生制动回避功能
在运行时如果出现轻微的再生制动，则自动增加输出频率，防止出现过电压警报。
3)增强I/O端子的功能
模拟量输入，可以在电压（0~5V，0~10V）和电流（0~20mA）中选择
通过操作面板可以监视输入输出端子的ON/OFF状态。
两点继电器输出。（FR-E700、FR-D700只有一点）
4)安全停止功能
三菱变频器实现紧急停止有两种方法：通过控制MC接触器来切断输入电源；对变频器内部逆变模块驱动回路进行直接切断。
5)远程输出
使用通信功能时，可以通过PLC的远程输出功能控制变频器的I/O端子。
6)三角波（摆频）功能
使成型纱锭平整，没有鼓包，用于纺织机械。
七、适合风机、泵类负载
1)反转时直接起动功能
因为风等外界原因使风机反转时也可以直接起动。
2)最佳励磁控制功能
对于风机、水泵等变转矩负载，最佳励磁控制功能可以使电机运行在最佳效率点，以达到节能的效果。
3)PTC热电阻输入
除了电子热继电器之外，还可以输入电机的PTC信号，增强对电机的保护。
八、节能专用功能
1)广受好评的最佳励磁控制功能进一步改良
除了恒速区域，加减速时也可进行最佳励磁控制。
九、对应全球各种标准A700 F700 E700 D700
1)UL、cUL、EN（低电压规程）
2)漏电、源型逻辑可以切换
可以通过端子台背面的跳线进行漏型、源型逻辑的选择，出厂设置为漏型逻辑（低电压有效）
3)宽电压范围
额定电压范围：3相380~480V（≤55KW）
3相380~500V（＞55KW）
