  当前位置:首页 > 产品展示 > 三菱伺服 > MR-JE简易型系列 MR-JE简易型系列


HF-KN73J-S100

来源:  |  发布时间:2015/9/14 17:31:06  |  浏览次数:

三菱通用AC伺服MR-E系列是在MR-J2S系列的基础上开发的,保持了高性能但是限定了功能的AC伺服系列。
 MR-E
系列从控制模式上又可分成MR-E-A(位置控制模式和速度控制模式),MR-E-AG(模拟量输入的速度控制模式和转矩控制模式)。
 MR-E
系列的配套伺服电机的最新编码器采用16384脉冲/转分辨率的增量位置编码器。

MR-E-A  具有位置控制和速度控制模式

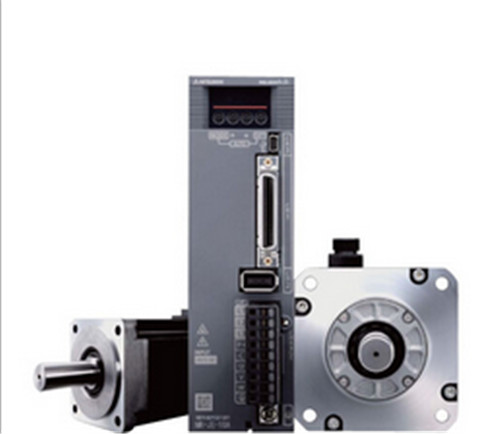

三菱MR-ES系列交流伺服系统



MR-ES系列交流伺服
三菱MR-ES系列交流伺服系统全系列产品已停产,现在用MR-JE系列替代

产品简介

三菱通用AC伺服MR-ES系列是MR-E的基础上开发的,保持了高性能但是限定了功能的AC伺服系列。
MR-ES系列从控制模式上又可分成MR-E-A(位置控制模式和速度控制模式),MR-E-AG(模拟量输入的速度
控制模式和转矩控制模式)。
MR-ES系列的配套伺服电机的最新编码器采用131072脉冲/转分辨率的增量位置编码器,频率响应从原来的300HZ提升到500HZ。

伺服电机HF-SN□J-S100系列规格

伺服电机系列
HF-SE□W1-S100系列(中惯性、中功率)



电机HF-SN 52(B)J-S100 102(B)J-S100 152(B)J-S100 202(B)J-S100
放大器MR-E- 70A/AG-KH003 100A/AG-KH003 200A/AG-KH003



电源设备功率(kVA) 1.0 1.7 2.5 3.5
连续
特性
额定输出功率(KW) 0.5 1.0 1.5 2.0
额定转矩(N•m) 2.39 4.77 7.16 9.55
最大转矩(N•m) 7.16 14.3 21.5 28.6
额定转速(r/min) 2000
最大转速(r/min) 3000
允许瞬间速度(r/min) 3450
连续定额转矩时的功率(Kw/s) 9.34 19.2 28.8 23.8
额定电流(A) 2.9 5.3 8.0 10.0
最大电流(A) 8.7 15.9 24 30
再生    制动器
(次/分)
无选项 120 62 152 71
MR•RB032(30W) 180 93
MR•RB12(100W) 600 310
MR•RB32(300W) 456 213
MR•RB32(300W) 1800 930
MR•RB50(500W) 760 355
转运惯量()表示带B J(*0.00014kg•m²) 6.1 11.9 17.8 38.3
推荐负载转运惯比 伺服电机的转运惯量的15倍以下
速度•位置检测器 编码器、伺服电机每转的分辨率:131,072p/rev
配装装置 -
结构 全封闭、自冷却(保持方式IP65)
环境 周围温度 0~40℃(无冰冻),保存温度:-15~70℃(无冰冻)
周围湿度 80%RH以下(无结露),保存:90%RH以下(无结露)
空气 室内(不直接受阳光照晒),无腐蚀性气体、易燃气体、油雾、尘埃等
标高 海拔1000m以下
振动 X,Y:24.5m/s² X:24.5m/s
Y:49m/s²
重量(kg)()表示带B 4.8 6.5 8.3 12
