  • 品牌： 三菱

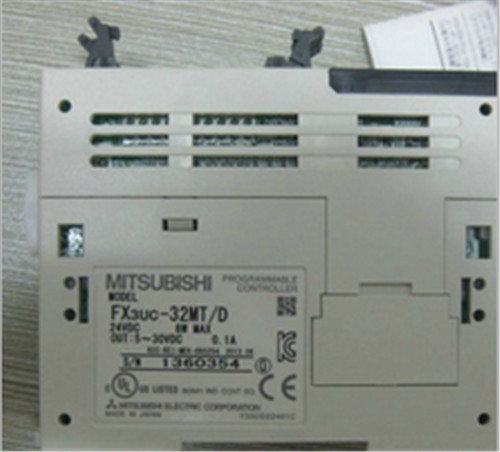

  • 货号：FX3UC-32MT/D

  • 参数：内置16入(漏型)/16出（晶体管漏型），DC电源
  •






产品选型

三菱FX系列PLC的新产品FX3U与之前的FX系列产品相比其定位功能得到了提高，FX3U 的定位功能主要有以下几点： 一、PLC 主体的脉冲输出由两个个增加到三个

二、定位指令增加
三、可扩展高速脉冲输出模块FX3U-2HSY-ADP 用于定位
四、可扩展定位模块FX3U-20SSC-H 模块用于定位
五、可连接FX 系列之前的定位模块

详细说明

【基本性能大幅提升】
CPU 处理速度达到了0.065us/ 基本指令。
内置了高达64K 步的大容量RAM 存储器。
大幅增加了内部软元件的数量。
强化了指令的功能，提供了多达209 条应用指令，包括像与三菱变频器通讯的指令，CRC 计算指令，产生随机数指令等等。

【集成业界领先的功能】
晶体管输出型的基本单元内置了3 轴独立最高100kHz 的定位功能，并且增加了新的定位指令：带DOG 搜索的原点回归（DSZR ），中断单速定位（DVIT）和表格设定定位（TBL），从而使得定位控制功能更加强大，使用更为方便。
内置6 点同时100kHz 的高速计数功能，双相计数时可以进行4 倍频计数.

【强大的扩展性】
增强了通信的功能，其内置的编程口可以达到115.2kbps 的高速通信，而且最多可以同时使用3 个通信口（包括编程口在内）。
新增了高速输入输出适配器，模拟量输入输出适配器和温度输入适配器，这些适配器不占用系统点数，使用方便，在FX3U 的左侧最多可以连接10 台特殊适配器。其中通过使用高速输入适配器可以实现最多8 路、最高200kHz 的高速计数。通过使用高速输出适配器可以实现最多4 轴、最高200kHz 的定位控制，继电器输出型的基本单元上也可以通过连接该适配器进行定位控制。
通过CC-Link 网络的扩展可以实现最啻?84 点（包括远程I/O 在内）的控制。

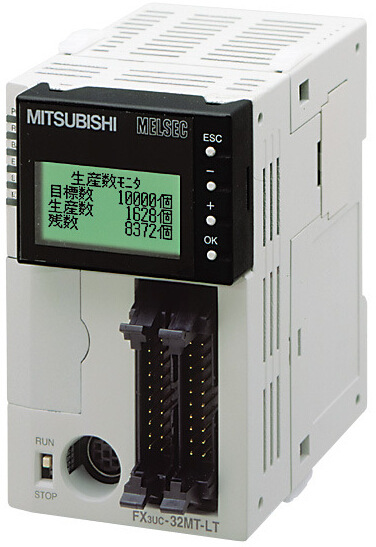

可以选装高性能的显示模块（FX3U-7DM ）可以显示用户自定义的英文、数字和日文汉字信息，最多能够显示：半角16 个字符( 全角8 个字符)× 4 行。在该模块上可以进行软元件的监控、测试，时钟的设定，存储器卡盒与内置RAM 间程序的传送、比较等操作。另外，还可以将该显示模块安装在控制柜的面板上.

【其他】
FX3U系列PLC编程软件：需要GX Developer 8.23Z 以上版本。
