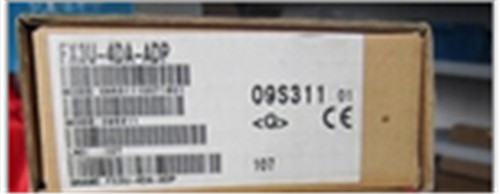

FX3U-4DA-ADP

来源:  |  发布时间:2015/9/16 14:53:05  |  浏览次数:

FX3U-4DA-ADP型模拟量输出适配器



特点

  1)FX3U-4DA-ADP分辨率为12位二进制的高精度模拟量输出适配器。



  2)FX3U-4DA-ADP可进行4通道的电压输出(DC0~ 10V)、或者电流输出 (DC4 ~ 20mA) o



  3)FX3U-4DA-ADP可对各通道分别指定电压或者电流输出。



  4)无需程序(无需专用指令)即可传送数据。



规格



项目 电压输入 电流输入
模拟量输出范围 DC0 ~ 10V(外部负载5k ~ 1M Q) DC4 - 20mA(外部负载500 CU、下)
有效的数字量输入 12位二进制
分辨率 2.5mV(10V/4000) 4p A(16mA/4000)
淙合精度 环境温度25 ±5时 针对满量程10V为 ±0.5/o(±50mV)环境温度0~ 55时 针对满量程10V为 ±1.0%(±100mV) 外部负载电阻(Rs)不满5kQ时, 要增加下列计算部分。 (每1%增加100m V)-0.9(%) Rs + 47 环境温度25 ±5时 针对满量程16mA为 土0.5/。(土80 |j A)环境温度0 -55时 针对满量程16mA为 ±1.0/O(±160|j/V)
转换速度 200 n S(每个扫描周期更新数据)/单元
隔离方式 模拟量输出部分和PLC间采用光耦隔离驱动电源和模拟量输出部分间采用DC/DC转换器隔离(各通道间不隔离)
电源 DC5V 15mA(PLC内部供电)DC24V +20% -15% 150mA/DC24V(通过端子外部供电)
输入输出占用点数 0点(与PLC的最大输入输出点数无关。)
适用的PLC FXsu、FX3UC(Ver1.20开始对应)PLC需要功能扩展板
重量 0.1kg
