  当前位置:首页 > 产品展示 > 三菱PLC > FX3U FX3U


FX3U-485ADP-MB

来源:  |  发布时间:2015/9/17 15:16:29  |  浏览次数:

产品介绍:
三菱PLC >> FX系列PLC >> FX3U列PLC>>

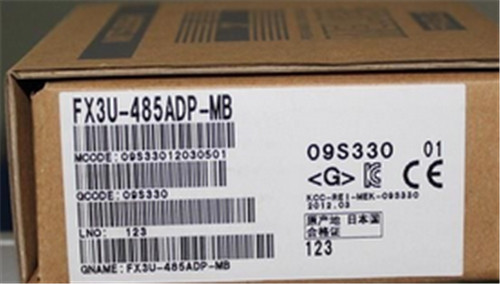

三菱可编程控制器 FX3U-485ADP-MB
RS485特殊适配器

欢迎来电咨询!



MELSEC-F系列

MELSEC-F系列

体积紧凑,但功能丰富、系统配置灵活。

MELSEC-F系列PLC将电源模块、CPU模块和I/O模块集成为一个紧凑的单元。
具有I/O模块、模拟模块、定位模块以及开放网络扩展模块的选配件,可满足用户的各种应用需求。

主体

多合一电源、CPU与I/O主体。内置功能包括高速计数器和定位输出。

PLC主体

I/O扩展

包括多种I/O大小和配置的带内置电源的[I/O扩展单元]与不带电源的[I/O扩展块]。

扩展I/O

模拟控制

可提供模拟输入和输出、温度感知器输入以及温度控制等选配件。

模拟

高速计数

可提供能提高内置高速计数器性能或增加高速计数容量的选配件。

高速计数

定位控制

可提供高速脉冲输出以及SSCNETIII定位选配件。

定位

网络•通讯

可提供CC-Link、以太网的网络扩展选配件以及RS-232C和RS-485串行通信协议。

通信

选配件

电缆、信号转换器以及培训软件阵容。

选配件/培训










undefined

undefined



undefined

undefined

FX3U系列

FX3U系列

产品介绍

三菱FX系列PLC的新产品FX3U与之前的FX系列产品相比其定位功能得到了提高,FX3U 的定位功能主要有以下几点:

一、PLC 主体的脉冲输出由两个个增加到三个
二、定位指令增加
三、可扩展高速脉冲输出模块FX3U-2HSY-ADP 用于定位
四、可扩展定位模块FX3U-20SSC-H 模块用于定位
五、可连接FX 系列之前的定位模块

详细说明

【基本性能大幅提升】
CPU 处理速度达到了0.065us/ 基本指令。
内置了高达64K 步的大容量RAM 存储器。
大幅增加了内部软元件的数量。
强化了指令的功能,提供了多达209 条应用指令,包括像与三菱变频器通讯的指令,CRC 计算指令,产生随机数指令等等。

【集成业界领先的功能】
晶体管输出型的基本单元内置了3 轴独立最高100kHz 的定位功能,并且增加了新的定位指令:带DOG 搜索的原点回归(DSZR ),中断单速定位(DVIT)和表格设定定位(TBL),从而使得定位控制功能更加强大,使用更为方便。
内置6 点同时100kHz 的高速计数功能,双相计数时可以进行4 倍频计数.

【强大的扩展性】
增强了通信的功能,其内置的编程口可以达到115.2kbps 的高速通信,而且最多可以同时使用3 个通信口(包括编程口在内)。
新增了高速输入输出适配器,模拟量输入输出适配器和温度输入适配器,这些适配器不占用系统点数,使用方便,在FX3U 的左侧最多可以连接10 台特殊适配器。其中通过使用高速输入适配器可以实现最多8 路、最高200kHz 的高速计数。通过使用高速输出适配器可以实现最多4 轴、最高200kHz 的定位控制,继电器输出型的基本单元上也可以通过连接该适配器进行定位控制。
通过CC-Link 网络的扩展可以实现最啻?84 点(包括远程I/O 在内)的控制。
可以选装高性能的显示模块(FX3U-7DM )可以显示用户自定义的英文、数字和日文汉字信息,最多能够显示:半角16 个字符( 全角8 个字符)× 4 行。在该模块上可以进行软元件的监控、测试,时钟的设定,存储器卡盒与内置RAM 间程序的传送、比较等操作。另外,还可以将该显示模块安装在控制柜的面板上.

【其他】
FX3U系列PLC编程软件:需要GX Developer 8.23Z 以上版本。

类型型号说明
 FX3U-128MR-ES-A  主单元,64点输入/64点继电器输出
 FX3U-80MR-ES-A  主单元,40点输入/40点继电器输出
 FX3U-64MR-ES-A  主单元,32点输入/32点继电器输出
 FX3U-48MR-ES-A  主单元,24点输入/34点继电器输出
 FX3U-32MR-ES-A  主单元,16点输入/16点继电器输出
 FX3U-16MR-ES-A  主单元,8点输入/8点继电器输出
 FX3U-80MR-DS  主单元,40点输入/40点继电器输出(DA)
 FX3U-64MR-DS  主单元,32点输入/32点继电器输出(DA)
 FX3U-48MR-DS  主单元,24点输入/34点继电器输出(DA)
 FX3U-32MR-DS  主单元,16点输入/16点继电器输出(DA)
 FX3U系列主单元  FX3U-16MR-DS  主单元,8点输入/8点继电器输出(DA)
 FX3U-128MT-ES-A  主单元,64点输入/64点晶体管输出
 FX3U-80MT-ES-A  主单元,40点输入/40点晶体管输出
 FX3U-64MT-ES-A  主单元,32点输入/32点晶体管输出
 FX3U-48MT-ES-A  主单元,24点输入/24点晶体管输出
 FX3U-32MT-ES-A  主单元,16点输入/16点晶体管输出
 FX3U-16MT-ES-A  主单元,8点输入/8点晶体管输出
 FX3U-80MT-DS  主单元,40点输入/40点晶体管输出(DA)
 FX3U-64MT-DS  主单元,32点输入/32点晶体管输出(DA)
 FX3U-48MT-DS  主单元,24点输入/24点晶体管输出(DA)
 FX3U-32MT-DS  主单元,16点输入/16点晶体管输出(DA)
 FX3U-16MT-DS  主单元,8点输入/8点晶体管输出(DA)
 FX3UC系列主单元  FX3UC-32MT-LT  主单元,16点输入/16点晶体管输出
 FX3U-232-BD  RS-232C串行接口(单通道)
 FX3U-422-BD  RS-422串行接口(单通道)
 FX3U(C)系列适配板  FX3U-485-BD  RS-485串行接口(单通道)
 FX3U-CNV-BD  FX3U模块变换装置
 FX3U-USB-BD  USB通用端口(对应所有的FX系列的PLC)
 FX3U-2HSY-ADP  2通道脉冲序列输出
 FX3U-4AD-ADP  4通道A/D转换
 FX3U-4AD-PT-ADP  4通道温度输入,PT型
 FX3U(C)系列特殊适配单元  FX3U-4AD-TC-ADP  4通道温度输入,热电偶型
 FX3U-4DA-ADP  4通道D/A转换
 FX3U-4HSX-ADP  4通道高速计数器
 FX3U-232ADP  RS232通讯模组
 FX3U-485ADP  RS485通讯模组
 FX3U-1PSU-5V  FX3U系列直流5V1V的电源供应器
 FX3U-4AD 4通道A/D转换
 FX3U-4DA  4通道D/A转换
 FX3U-7DM  显示面板
 FX3U(C)特殊单元  FX3U-7DM-HLD  显示面板手柄
 FX3U-20SSC-H  2通道的SSC-NET模块
 FX3U-32BL FX3UC的CPU备用电池
 FX3UC-1PS-5V  FX3UC系列直流5V1V的电源供应器
 FX3UC-4AD  16位4通道的A/D转换单元
 FX3U-FLROM-16  16K的闪存只读卡带
 内存卡带  FX3U-FLROM-64  64K的闪存只读卡带
 FX3U-FLROM-64L  64K的PLC程序传送
