TK6070IH
来源： | 发布时间：2015/9/21 15:25:22 | 浏览次数：
一、TK6070iH的产品描述：
400MHz CPU,128MB 内存；
16:9 宽屏,7 寸,65536 色TFT LCD,分辨率800x480；
1个COM端口,1个USB2.0接口
二、TK6070iH的应用特征：
1.支持连接不同类型的外部设备；
2.通过以太网人机界面可以交换和存储数据；
3.通过连接管理，使用者可以做远程控制和诊断；
4.最大可以同时连接64个外部设备；
5.通过以太网使用者可以用人机界面去操作其他连接的人机界面。
三、TK6070iH的工作原理：
1.支持USB1.1下载线；
2.LED背光模组:内建电源隔离保护器；
3.采用64位RISC处理器、128MB内存，使得监控及画面操作速度更为快捷；
4.多国语言切换显示；
5.无风扇冷却系统；
6.用软件简便实现新功能升级。

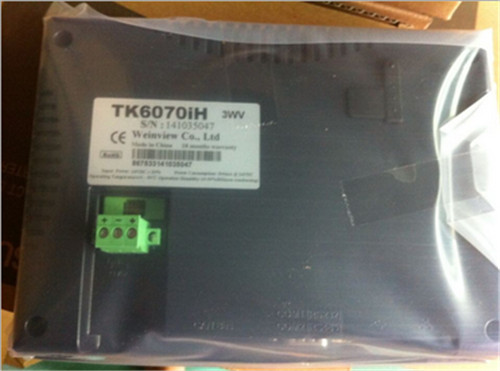

威纶触摸屏TK6070iH
产品特点：
|
7" 800x480 TFT LCD
|
|
无风扇冷却系统
|
|
内建储存内存及万年历
|
|
IP65 面板防护等级
|
|
LED 背光灯
|
|
内建电源隔离防护器
|
|
Com2 RS485/2w支持 MPI 187.5K
|
产品尺寸：
产品详细：
|
显示
|
显示类型
|
7”TFT
|
|
分辨率 (WxH dots)
|
800 x 480
|
|
显示亮度 (cd/m2)
|
350
|
|
对比度
|
500:1
|
|
背光类型
|
LED
|
|
背光寿命
|
30,000小时
|
|
显示色彩
|
65536
|
|
触控面板
|
类型
|
4线模拟电阻式
|
|
内存
|
Flash储存器 (MB)
|
128
|
|
DRAM (MB)
|
64
|
|
处理器
|
|
32Bit RISC 400MHz
|
|
I/O通讯口
|
Mini USB 下载口
|
USB 2.0 x 1
|
|
COM连接口
|
COM1 RS232, COM2 RS485 2W/4W
|
|
万年历
|
|
内建
|
电源
|
输入电源
|
24±20%VDC
|
|
电源功耗
|
300mA@24VDC
|
|
耐压
|
500VAC (1分钟)
|
|
绝缘电阻
|
超过50MW at 500VDC
|
|
抗震
|
10 to 25Hz(X,Y,Z 方向 2G30分钟)
|
规格
|
外壳材质
|
工业塑料
|
|
外形尺寸 WxHxD
|
200 x 146 x41.8mm
|
|
开孔尺寸
|
192 x138mm
|
|
重量 (kg)
|
约0.8 kg
|
|
操作环境
|
防护等级
|
IP65
|
|
储存环境温度
|
-20°~60°C(-4° ~140°F)
|
|
使用环境温度
|
0° ~50°C(32° ~122°F)
|
|
使用环境湿度
|
10% ~ 90% @40°C, 无冷凝
|
|
使用软件
|
|
限于简体中文版EB8000 V4.3.4或更新版
|
