MT8104IH
来源： | 发布时间：2015/9/21 16:18:15 | 浏览次数：

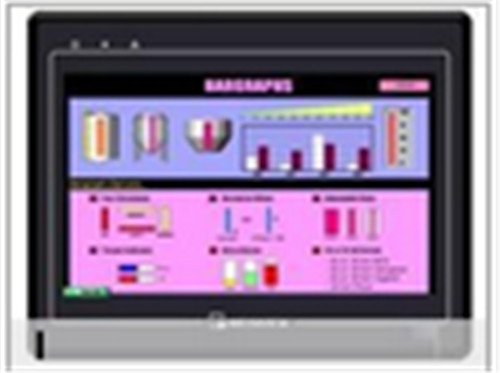

威纶触摸屏MT8104iH
产品特点：
|
10.4" 800x600 TFT LCD
|
|
无风扇冷却系统
|
|
内建储存内存及万年历
|
|
IP65 面板防护等级
|
|
LED 背光灯
|
|
USB Host及USB client 各一组
|
|
支援SD卡插槽
|
|
内建电源隔离防护器
|
|
COM1[RS485]2W 及 COM3[RS485]2W 支持 MPI 187.5K，但同时间只能择一使用
|
产品尺寸：
产品详细：
|
显示
|
显示类型
|
10.4”TFT
|
|
分辨率 (WxH dots)
|
800 x 600
|
|
显示亮度 (cd/m2)
|
300
|
|
对比度
|
500:1
|
|
背光类型
|
LED
|
|
背光寿命
|
30,000 小时
|
|
显示色彩
|
65536
|
|
触控面板
|
类型
|
4线模拟电阻式
|
|
内存
|
Flash储存器 (MB)
|
128
|
|
DRAM (MB)
|
64
|
|
处理器
|
|
32Bit RISC 400MHz
|
|
通讯接口
|
SD 卡插槽
|
YES
|
|
USB 主设备
|
USB 1.1 x 1
|
|
Mini USB 下载口
|
USB 2.0 x 1
|
|
以太网络
|
10/100 Base-T
|
|
COM连接端口
|
Com1: RS-232/RS-485 2w/4w, Com2(RS232)，Com3: RS-485 2w
|
|
声音输出
|
Audio Line Out x 1
|
|
万年历
|
|
内建
|
电源
|
输入电源
|
24±20%VDC
|
|
电源功耗
|
400mA@24V
|
|
隔离电源器
|
内建
|
|
耐压
|
500VAC (1 分钟)
|
|
绝缘电阻
|
超过 50MW at 500VDC
|
|
抗震
|
10 to 25Hz(X,Y,Z 方向 2G30 分钟)
|
规格
|
外壳材质
|
工业塑料
|
|
外形尺寸 WxHxD
|
286 x 212 x 50mm
|
|
开孔尺寸 (mm)
|
259 x 201
|
|
重量 (kg)
|
约 1.6 kg
|
|
操作环境
|
防护等级
|
NEMA4 / IP65 前面板防护
|
|
储存环境温度
|
-20° ~ 60°C (-4° ~ 140°F)
|
|
使用环境温度
|
0° ~50°C(32° ~122°F)
|
|
使用环境湿度
|
10% ~ 90% @40°C, 无冷凝
|
|
认证
|
CE
|
EN 55022:2006,Class A, EN 61000-3-2:2006,
EN 61000-3-3:1995+A1:2001+A2:2005
EN 55024:1998+A1:2001+A2:2003
|
|
使用软件
|
|
EB8000 V3.4.0 or later
|
全新的MT8000系列拥有65536色、TFT LCD；USB打印机接口；可自由上下载程序，多台任意组网；3组串口可同时使用3种不同通讯协议。超强功能，冠军品质，尽享精彩视界的无限自由，是您价值之选！
支持100M以太网。远程自由上下载程序，控制触摸屏。
可使用Windows系统所有字体，各元件可定义不同字体。
多语言功能支持8种语言（字体）在线切换。
内部寄存器索引方便调用修改程序。
支持BMP JPG GIF格式的图片。
事件显示 资料采样数据可以即时保存到CF卡或U盘。
更显细致化的编程环境，功能更强大，使用更简单。
支持市场上绝大部分PLC直接连接，兼容MT500系列程序。
强大的系统平台，使产品具有持续可升级的特性。
|
显示
|
显示类型
|
10.4”TFT
|
|
分辨率 (WxH dots)
|
800 x 600
|
|
显示亮度 (cd/m2)
|
300
|
|
对比度
|
500:1
|
|
背光类型
|
LED
|
|
背光寿命
|
30,000小时
|
|
显示色彩
|
65536
|
|
触控面板
|
类型
|
4线模拟电阻式
|
|
内存
|
Flash储存器 (MB)
|
128
|
|
DRAM (MB)
|
64
|
|
处理器
|
|
32Bit RISC400MHz
|
|
通讯接口
|
SD卡插槽
|
YES
|
|
USB主设备
|
USB 1.1 x 1
|
|
Mini USB下载口
|
USB 2.0 x 1
|
|
以太网络
|
10/100 Base-T
|
|
COM连接端口
|
Com1: RS-232/RS-485 2w/4w, Com2(RS232)，Com3:RS-485 2w
|
|
声音输出
|
Audio Line Out x 1
|
|
万年历
|
|
内建
|
|
电源
|
输入电源
|
24±20%VDC
|
|
电源功耗
|
400mA@24V
|
|
隔离电源器
|
内建
|
|
耐压
|
500VAC (1分钟)
|
|
绝缘电阻
|
超过 50MWat 500VDC
|
|
抗震
|
10 to 25Hz(X,Y,Z方向 2G30 分钟)
|
|
规格
|
外壳材质
|
工业塑料
|
|
外形尺寸 WxHxD
|
286x212x50mm
|
|
开孔尺寸 (mm)
|
259x201
|
|
重量 (kg)
|
约1.6 kg
|
|
操作环境
|
防护等级
|
NEMA4 /IP65前面板防护
|
|
储存环境温度
|
-20° ~60°C (-4° ~ 140°F)
|
|
使用环境温度
|
0° ~50°C(32° ~122°F)
|
|
使用环境湿度
|
10% ~ 90% @40°C,无冷凝
|
|
认证
|
CE
|
EN 55022:2006,Class A, EN 61000-3-2:2006,
EN 61000-3-3:1995+A1:2001+A2:2005
EN 55024:1998+A1:2001+A2:2003
|
|
使用软件
|
|
EB8000 V3.4.0 or later
|
