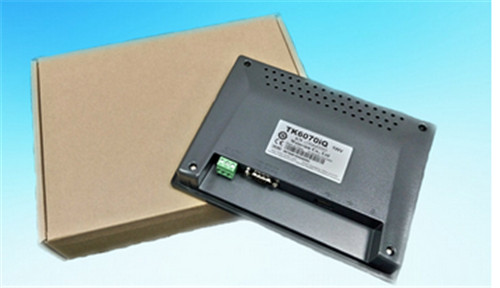

TK6070IQ
来源： | 发布时间：2015/9/22 9:55:29 | 浏览次数：
详细规格
|
显示器
|
显示器
|
7” TFT
|
|
分辨率
|
800 x 480
|
|
亮度
|
350
|
|
对比度
|
500:01:00
|
|
背光类型
|
LED
|
|
背光寿命
|
>30,000 小时
|
|
显示色彩
|
65536
|
|
触控面板
|
类型
|
4线电阻式
|
|
触控精度
|
动作区 长度(X)±2%, 宽度(Y)±2%
|
|
存储器
|
Flash储存器 (MB)
|
128 MB
|
|
DRAM (MB)
|
64 MB
|
|
处理器
|
|
32Bit RISC CPU 400MHz
|
|
I/O接口
|
USB Host
|
USB 1.0 x 1
|
|
串行接口
|
COM1 RS-232, COM2 RS-485 2W/4W
|
|
万年历
|
|
内置
|
|
电源
|
输入电源
|
24±20%VDC
|
|
功耗
|
300mA@24V
|
|
电源隔离
|
无
|
|
耐电压
|
500VAC (1 分钟)
|
|
绝缘阻抗
|
超过 50MW @ 500VDC
|
|
耐震动
|
10 to 25Hz(X,Y,Z 方向 2G30 分钟)
|
|
规格
|
外壳材质
|
工程塑料
|
|
外形尺寸 WxHxD
|
200.4 x 146.5 x 34mm
|
|
开孔尺寸
|
192 x 138mm
|
|
重量
|
约 0.52kg
|
|
操作环境
|
防护等级
|
IP65 前面板防护
|
|
储存环境温度
|
-20° ~ 60°C (-4° ~ 140°F)
|
|
使用环境温度
|
0° ~50°C(32° ~122°F)
|
|
使用环境湿度
|
10% ~ 90% RH (无冷凝)
|
|
认证
|
|
符合CE认证标准
|
|
使用软件
|
|
限于简体中文版 EB8000 V4.65.16 或更新版本使用
|
产品特点
|
7" 800x480 TFT LCD
|
|
无风扇冷却系统
|
|
内建储存内存及万年历
|
|
IP65 面板防护等级
|
|
LED 背光灯
|
|
Com2 RS485 支持 MPI 187.5K
|
产品尺寸
威纶新产品触摸屏TK6070iQ与TK6070iP参数硬件比较
![CHDNU$W3]5(VR4VG[WH16H8](http://i02.c.aliimg.com/img/ibank/2015/775/596/2017695577_782062504.jpg)
◆ 产品特点
7” 800x480 支持USB2.0下载线
LED背光模组 内建电源隔离保护器
无风扇冷却系统 400MHz CPU、128MB内存
◆ 产品规格
显示器: 7”、Widescreen
处理器: 32 Bit RISC 400MHz
内存（DRAM）: 64MB DDR2 on board
闪存: 128MB flash memory on board
通讯口: 3组异步式串行通讯端口
COM1 (RS-232/RS-485 2W/4W)
COM2 (RS232); COM3(RS232/RS-485 2W)
USB host: USB 1.1x1
USB Client: USB 2.0x1
SD插槽: 无
内部时钟: 内建
电源输入: 24±20%VDC,250Ma@24VDC
外形尺寸WxHxD: 200x146x42.5mm
开孔尺寸WxH 192x138mm
重量: 约 0.85 kg
使用软件: EB8000 V2.0.0 or later
◆ 触控面板
触控类型: 4线电阻式
触控方式: 连续式
透光度: 80%以上
触控次数 最少100万次
◆ 环境规格
操作温度: -10°- 45°C (14°- 113°F)
相对湿度: 10% - 90% @ 40°C, 无凝露
震动测试: 10 to 25Hz(X,Y,Z 方向 2G 30分钟)
电磁干扰: 符合 FCC class A
CE认证: 符合 EN50081-2 and EN50082-2 标准
防水性: 前面板符合NEMA4/IP65
◆LCD显示器
显示类型: TFT LCD
显示尺寸(对角): 7”
显示色彩: 65,536 色
分辨率: 800 x 480
映像点间距 0.1905 x 0.0635
对比度 500:1
视角 ( )°： 70/50/70/70 (T/B/R/L)
亮度 (cd/m2): 300
背光灯: LED
背光灯寿命: 30,000小时
