  当前位置:首页 > 产品展示 > 三菱磁粉制动器 三菱磁粉制动器

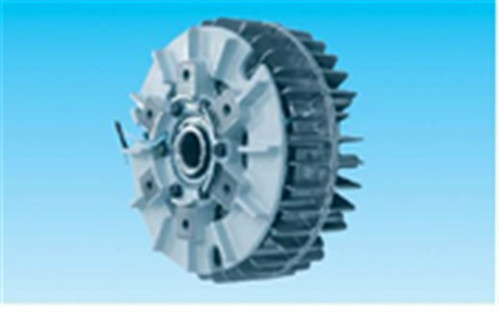

ZA-20Y1

来源:  |  发布时间:2015/9/8 15:18:04  |  浏览次数:

以下列举常用型号,未列出型号请联系我们确认



























简介

  磁粉制动器是根据电磁原理和利用磁粉传递转矩的。其具有激磁电流和传递转矩基本成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩,具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。磁粉制动器还经常被用于传动机械的测功加载和制动等。磁粉制动器和磁粉离合器经常配对使用。

磁粉制动器用途

1、缓冲起动,停止用:利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。2、连续滑动、张力控制用3、转矩限制器用4、高速应答用5、动力吸收用6、定位停止用7、模拟负载用

磁粉制动器特点

1、可以轻松进行大范围的控制。2、可以达到连续滑动运转。3、可以得到安定的扭力。4、无鸣叫音。动作面的滞滑现象会发生于摩擦方式,但是在此不会出现,而且也不会发出连结音,所以运转相当安静。5、热容量很大。由于使用了耐热性优越的磁粉及运用了理想的冷却方法,即使是过于严酷的连续滑动运转,也可以安心使用。6、可以达到平顺的连续及驱动状态。由于静摩擦系数和动摩擦系数几乎一样,所以完全连结时不会产生震荡,可以因应负载加减速度。

磁粉离合器:ZA-0.6A,ZA-1.2A1,ZA-2.5AN1,ZA-5AN1,ZA-10A1,ZA-20A1,ZKB-0.06AN,ZKB-.3AN,ZKB-0.6AN,ZKG-5AN,ZKG-10AN,ZKG-20AN,ZKG-50AN,ZKB-1.2BN,ZKB-2.5BN,ZKB-5BN,ZKB-10BN,ZKB-20BN,磁滞式ZHA-1.2A,ZHA-2.5A,ZHA-5A张力控制器:LE-40MD,LE-50PAU,LE-P50A,LD-05ZX,LL-05ZX,LD-40PSU,LD-FX,LE-50PAU-SET,LD-30FTA,LE-40MTA-E,LE-40MTB-E,LE-30CTA,LD-30FTA-1AD,LX-**TD,LX-015TD,LX-030TD,LX-050TD
卷经演算器LE-40MD
功率扩大器:LE-50PAU LEP50A
张力控制器:手动LD-05ZX LD-05ZX LD-40PSU
张力控制器:半自动LD-FX LE-50PAU-SET LD-30FTA
张力控制器:全自动三菱张力控制器LE-40MTA-E LE-40MTB-E LE-30CTA
模拟输入板:LD-30FTA-1AD
张力检测器:LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD LX-200TD
张力表:LM-10PD
张力扩大器:LM-10TA
卷经演算器:LE-40MD
功率扩大器:LE-50PAU LEP50A
张力控制器:手动LD-05ZX LL-05ZX LD-40PSU
张力表:LM-10PD
张力扩大器:LM-10TA
ZKG-5YN ZKG-10YN ZKG-20YN ZKG-50YN ZKB-0.06YN ZKB-0.3YN ZKB-5HBN/HBN-C ZKB-10HBN/HBN-C ZKB-20HBN/HBN-C ZKB-40HBN ZKB-2.5WN ZKB-5WN
磁粉离合器空心轴型,静止线圈,自然冷却:ZA-0.6A ZA-1.2A1 ZA-2.5AN1 ZA-5AN1
ZA-10A1 ZA-20A1
伸出轴型静止线圈,自然冷却:ZKB-0.06AN ZKB-0.3AN ZKB-0.6AN ZKG-5AN ZKG-10AN ZKG-20AN ZKG-50AN
伸出轴型静止线圈,强制空冷:ZKB-1.2BN ZKB-2.5BN ZKB-5BN
ZKB-10BN ZKB-20BN
磁滞式:ZHA-1.2A ZHA-2.5A ZHA-5A
空心轴型,静止线圈,自然冷却:ZA-0.6Y ZA-1.2Y1 ZA-2.5Y1 ZA-5Y1 ZA-10Y1
ZA-20Y1 ZX-2.5YH ZX-5YH ZX-0.3YN-24 ZX-0.3YN-80 ZX-0.6YN-24 ZX-0.6YN-80 ZX-1.2YN-24 ZX-1.2YN-80
伸出轴型静止线圈,自然冷却:ZKB-0.06YN ZKB-0.3YN ZKB-0.6YN ZKG-5YN ZKG-10YN ZKG-20YN ZKG-50YN ZX-





额定电压DC24V



型号

额定转矩
(Nm)

磁性线圈(75℃)

飞轮矩J(kgcm2)

容许的热
损耗功率
(W)

必要放
热面积
(cm2)

重量
(kg)

最高容许
转速
(min-1)

电流
(A)

功率
(W)

时间常数
(S)

输入轴

输出轴

ZKG-5AN#

0.5

0.35

8.4

0.02

2.10×10-1

1.70×10-2

参见样本
P.12
特性图

350

0.67

1800

ZKG-10AN#

1

0.47

11.3

0.03

3.46×10-1

4.60×10-2

350

0.88

1800

ZKG-20AN#

2

0.55

13

0.055

6.80×10-1

1.03×10-1

350

1.27

1800

ZKG-50AN#

5

0.8

19

0.055

1.85

4.00×10-1

350

2.3

1800

ZKG-100AN#

10

1.0

24

0.09

5.3

1.10

350

4.1

1800



外形尺寸(mm)



型号

L1

L2

L3

L4

L5

L6

L7

ι1

ι2

D1

D2

D3

D4
(h7)

D5
(g7)

D6

d
(g6)

T

ZKG-5AN#

77

16.5

9

4

13.5

28.5

5.5

11

9

70

60

50

48

40

30

5

4.5

ZKG-10AN#

83

18.5

9

4

16

29.5

5.5

12

10

76

66

56

54

42

34

7

6.5

ZKG-20AN#

95

22.5

10

4

19.5

34

6.5

15

13

85

75

65

63

48

40

9

8.5

ZKG-50AN#

111

25

12

4

22

37.5

6

18

16

100

90

80

78

60

50

12

11.5

ZKG-100AN#

113

10

15

5

29

46

7

24

20

128

114

98

98

80

70

15

16.5
