FR-F740-0.75K-CHT
来源： | 发布时间：2015/9/9 16:18:18 | 浏览次数：
产品简介

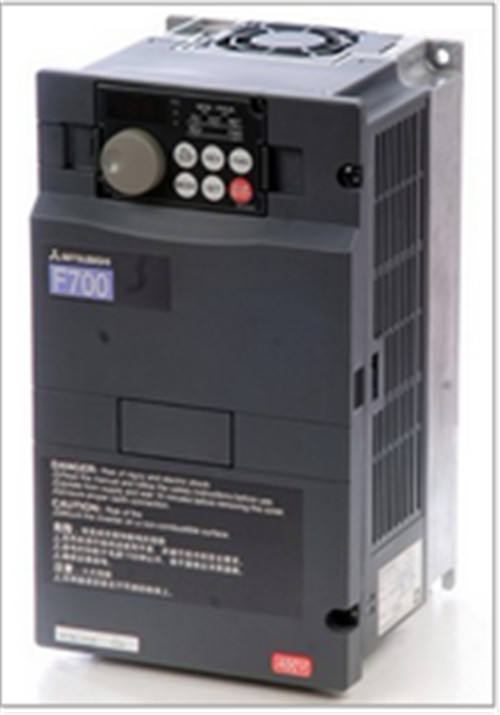

三菱变频器FR-F740-3.7K-CHT多功能型、一般负载适用
F700系列的变频器出来应用在很多通用场合外，特别适用风机、水泵、空调等行业
◆功率范围：0.75~630KW
◆简易磁通矢量控制方式，实现3Hz时输出转矩达120%
◆采用最佳励磁控制方式，实现更高节能运行
◆内置PID，变频器/工频切换和可以实现多泵循环运行功能
◆内置独立的RS485通讯口
◆使用长寿命元器件
◆内置噪声滤波器（75K以上）
◆带有节能监控功能，节能效果一目了然
◆ 内置独立的RS485通讯口
2.三菱变频器FR-F740-0.75K-CHT1产品型号介绍：
■三菱变频器系列：FR-D700、E700、F700、A700系列。
FR - F7 40 - 0.75K - CHT1
a b c d f
a:三菱变频器代号
b:变频器系列：简单易：D700（0.4KW~7.5KW）；通用型：E700（0.4KW~15KW)
风机水泵型：F700(0.4KW~630KW)；重载型：A700(0.4KW~500KW)
c:电压：40代表：三相380V
20代表：三相220V
20S：单相220V
d:功率：0.75K：0.75KW
f:产地：CHT1代表：国内(三菱变频器内大部分元件是日本产，国内组装）
3.三菱变频器FR-F740系列产品型号选型表介绍：
|
型號
|
SLD过载能力*
(KW,电流)
|
LD过载能力*
(KW,电流)
|
|
FR-F740-0.75K-CHT 1
|
0.75
|
2.3A
|
0.75
|
2.1A
|
|
FR-F740-1.5K-CHT1
|
1.5
|
3.8A
|
1.5
|
3.5A
|
|
FR-F740-2.2K-CHT1
|
2.2
|
5.2A
|
2.2
|
4.8A
|
|
FR-F740-3.7K-CHT1
|
3.7
|
8.3A
|
3.7
|
7.6A
|
|
FR-F740-5.5K-CHT 1
|
5.5
|
12.6A
|
5.5
|
11.5A
|
|
FR-F740-7.5K-CHT 1
|
7.5
|
17A
|
7.5
|
16A
|
|
FR-F740-11K-CHT 1
|
11
|
25A
|
11
|
23A
|
|
FR-F740-15K-CHT1
|
15
|
31A
|
15
|
29A
|
|
FR-F740-18.5K-CHT1
|
18.5
|
38A
|
18.5
|
35A
|
|
FR-F740-22K-CHT1
|
22
|
47A
|
22
|
43A
|
|
FR-F740-30K-CHT 1
|
30
|
62A
|
30
|
57A
|
|
FR-F740-37K-CHT1
|
37
|
77A
|
37
|
70A
|
|
FR-F740-45K-CHT1
|
45
|
93A
|
45
|
85A
|
|
FR-F740-55K-CHT 1
|
55
|
116A
|
55
|
106A
|
|
FR-F740-S75K-CHT 1
|
75
|
144A
|
不適用
|
|
FR-F740-S90K-CHT 1
|
90
|
180A
|
75
|
144A
|
|
FR-F740-S110K-CHT1
|
110
|
216A
|
90
|
180A
|
|
FR-F740-S132K-CHT 1
|
132
|
260A
|
110
|
216A
|
|
FR-F740-S160K-CHT 1
|
160
|
325A
|
132
|
260A
|
|
FR-F740-S185K-CHT 1
|
185
|
361A
|
160
|
325A
|
|
FR-F740-S220K-CHT 1
|
220
|
432A
|
185
|
361A
|
|
FR-F740-S250K-CHT 1
|
250
|
481A
|
220
|
432A
|
|
FR-F740-S280K-CHT 1
|
280
|
547A
|
250
|
481A
|
|
FR-F740-S315K-CHT 1
|
315
|
610A
|
280
|
547A
|
|
FR-F740-S355K-CHT 1
|
355
|
683A
|
315
|
610A
|
|
FR-F740-S400K-CHT 1
|
400
|
770A
|
355
|
683A
|
|
FR-F740-S450K-CHT 1
|
450
|
866A
|
400
|
770A
|
|
FR-F740-S500K-CHT 1
|
500
|
962A
|
450
|
866A
|
|
FR-F740-S560K-CHT 1
|
560
|
1094A
|
500
|
962A
|
|
FR-F740-S630K-CHT 1
|
630
|
1212A
|
560
|
1094A
|
备注: SLD (Super Light Duty)过载能力: 110% 60秒, 120% 3秒, 环境温度摄氏40度
LD (Light Duty)过载能力: 120% 60秒, 150% 3秒, 环境温度摄氏50度
工作原理
高水准的驱动性能
●具有独特的无传感器矢量控制模式,在不需要采用编码器的情况下可以使各式各样的机械设备在超低速度区域高精度的运转.
●带转矩控制模式,并且在速度控制模式下可以使用转矩限制功能.
●具有矢量控制功能（带编码器）,变频器可以实现位置控制和快响应.高精度的速度控制（领速控制, 伺服锁定等）及转矩控制。
修理维护
●可以诊断主回路电容.控制回路电容和浪涌吸收回路的老化程度。
●在接近使用寿命时,可以选择报警输出,做到防范于未然。
●可以设定维护时间,时间到时通过端子输出通知周边装置。时间值可以通过模拟量输出。 〈缩写和总称〉 DU：操作面板 （FR-DU07） PU：操作面板 （FR-DU07）和参数单元 （FR-PU04-CH） 变频器：三菱FR-A700系列变频器 FR-A700：三菱FR-A700系列变频器 Pr.：参数编号 PU操作：用PU （FR-DU07/FR-PU04-CH）进行操作 外部操作：用控制回路信号进行操作 组合操作：将PU（FR-DU07/FR-PU04-CH）和外部控制两种操作组合 标准电机：SF-JR 恒转矩电机：SF-HRCA 矢量控制专用电机：SF-V5RU
使用注意事项
1、必须保证在安装过程没有钻孔产生的灰尘进入变频器。
2、如果变频器要驱动多台电机，那么必须使用热继电器或者断路器来对过载进行保护，这些设备可能需要使用熔断器来切断短路电流。如果电机电缆时按照变频器的额定电流来选择的，那么变频器可以对电机电缆和电机进行短路保护。
3、接线过程：如果不接地的IT店里系统或者高阻抗接地的店里系统中使用了EMS滤波器，那么该系统可能会通过变频器EMS滤波器电容器接地，那么这可能会造成变频器损坏；
