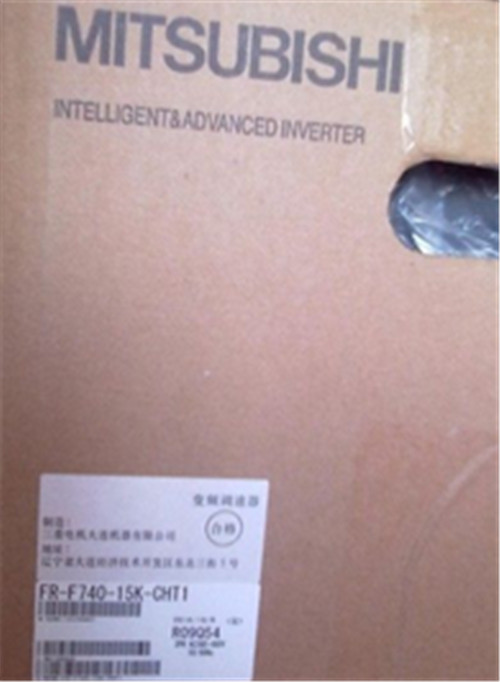

三菱变频器FR-F700系列

一、变频器FR-F700系列产品简介

F700产品除了应用在很多通用场合外，特别适用于风机、水泵、空调等行业。
先进丰富的功能
除了具备与其他变频器相同的常规PID控制功能外，扩充了多泵控制功能
关注节能产品
具有最佳励磁控制功能，除恒速时可以使用之外，在加减速时也可以起作用，可以进一步优化节能效果
新开发的节能监视功能，可以通过操作面板，输出端子（端子CA/AM）和通信来确认节能效果，节能效果一目了然。

二、变频器FR-F700系列型号说明

三、A700、F700、E700及D700比较表

四、变频器使用上的注意事项

FR-F700系列变频器是可信度很高的产品。但由于周围的电路组织方式或操作方法不同产品可能会导致寿命缩短或破
损。
操作时请务必注意下列事项，进行再次确认后使用。
(1) 电源及电机接线的压着端子，请使用带有绝缘套管的端子。
(2) 电源一定不能接到变频器输出端上(U，V，W)，否则将损坏变频器。
(3) 接线后，零碎线头必须清除干净。零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。
在控制台上打孔时，请注意不要使碎片粉末等进入变频器中。
(4) 为使线路电压降降在2%以内，请用适当型号的电线接线。
变频器和电机间的接线距离较长时，特别是低频率输出情况下，会导致由于主电路电缆的线路下降而导致电机的
转矩下降。
推荐的电缆规格请参照第10页。
(5) 布线距离最长为500米。
特别是进行长距离配线时，受到因配线的寄生电容而产生的冲击电流的影响，会有高响应电流限制功能下降，连
接在变频器输出侧的机器发生误动作等不良现象，所以请注意总配线长度。（参照第10页）
(6) 电磁波干扰
变频器输入/输出(主回路)包含有谐波成分，可能干扰变频器附近的通讯设备(如AM收音机)。因此，安装选件抗
干扰滤波器(选件抗干扰滤波器的开关接口为ON)，使干扰降至最小。（参照第5页）
(7) 不要安装电力电容器和浪涌抑制器在变频器输出侧，这将导致变频器故障或电容和浪涌抑制器的损坏。
如上述任何一种设备已安装，请立即拆掉
(8) 运行一次后想改变接线时，切断电源后过10分钟以上，用测试工具测试电压后进行接线工作。断电后一段时间内
电容上仍然有危险的高压电。
(9) 变频器输出端的短路或接地会引起变频器模块的损坏。
· 外围回路不正常引起的经常短路，或接线不良，电机的绝缘电阻低下和输出端接地会导致变频器模块损坏，所
以运行变频器前请确认回路的绝缘电阻。
· 请在接通电源之前充分确认变频器输出侧的对地绝缘，相间绝缘。
使用特别旧的电机，周围环境较差的情况下请确认电机的绝缘电阻。
(10)请不要使用变频器输入侧的电磁接触器启动，停止变频器。
变频器的启动与停止请务必使用启动信号（STF，STR信号的ON/OFF）来进行。（参照第35页）
(11)变频器的输入输出信号回路上不要接上许可容量以上的电压。
如果混入变频器输入输出信号回路，或是弄错极性时，可能会造成输入输出用元件损坏。特别是在使用时应对布
线进行确认，避免由于设定速度用电位器的连接错误而导致端子10E-5间短路的情况发生。
(12)在有工频供电与变频器切换的操作中,设计时需为MC1和MC2提供电气和机械互锁。(13)在停电后电源恢复时,如果需要防止机械再启动,在设计变频器一次侧的电磁接触器的同时,还应设计将控制的启
动信号断开。
停电后若启动信号(启动开关)原样保持,电源恢复后变频器会自动再启动。
(14)超负荷运行时的注意事项
变频器反复进行高频率的运行，停止时，有大量的电流反复通过，使得变频器的晶体管元件因温度反复上升，下
降导致热疲劳而导致使用寿命缩短。因热疲劳受电流的大小影响，因此通过限制电流或降低启动电流等时可以延
长其使用寿命。虽然降低电流可以延长寿命，但如果电流本身降低则会引起旋转动力不足，无法启动等。因此，
可以采取扩大变频器容量，以增加电流富余空间的措施。
(15)请充分确认规格和定额符合机器，系统的要求。
