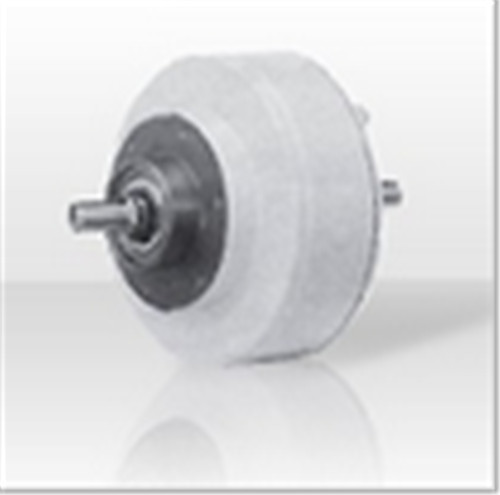

ZKB-0.06AN
来源： | 发布时间：2015-08-28 | 浏览次数：173
以下列举常用型号，未列出型号请联系我们确认
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。其具有激磁电流和传递转矩基本成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。磁粉制动器还经常被用于传动机械的测功加载和制动等。磁粉制动器和磁粉离合器经常配对使用。
1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。2、连续滑动、张力控制用3、转矩限制器用4、高速应答用5、动力吸收用6、定位停止用7、模拟负载用
1、可以轻松进行大范围的控制。2、可以达到连续滑动运转。3、可以得到安定的扭力。4、无鸣叫音。动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。5、热容量很大。由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。6、可以达到平顺的连续及驱动状态。由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。
|
|
|
|
|
|
|
|
|
额定电压DC24V
|
|
型号
|
额定 转矩
(Nm)
|
磁性线圈（75℃)
|
飞轮矩J(kgm2)
|
重量
(kg)
|
最高容许
转速
(min-1)
|
磁粉 重量
(g)
|
|
电流
（A)
|
功率
(W）
|
时间常数
（S)
|
输入轴
|
输出轴
|
|
ZKB-0.06AN△
|
0.6
|
0.46
|
11
|
0.030
|
6.10×10-5
|
6.60×10-6
|
1.8
|
1,800
|
3.5
|
|
ZKB-0.3AN△
|
3
|
0.53
|
12.7
|
0.080
|
3.00×10-4
|
8.00×10-5
|
3.3
|
1,800
|
7.5
|
|
ZKB-0.6AN○
|
6
|
0.81
|
19.4
|
0.080
|
6.00×10-4
|
1.83×10-4
|
4
|
1,800
|
10
|
|
|
冷却方式
|
离合器
|
制动器
|
转矩（Nm）
|
特性
|
|
伸
出
轴
型
|
自动冷却
|
ZKG-AN
|
ZKG-YN
|
0.5-10
|
·体积细小
·转动元件的惯性低
|
|
ZKB-AN
|
ZKB-YN
|
0.6-6
|
·在转速5min-1也可使用
·线圈为静止型
|
|
自然冷却强制空冷兼用
|
ZKB-BN
|
ZKB-XN
|
12-400
|
·在转速5min-1也可使用
·机身设有气管口，可作强制空冷，因而提高热消耗量
|
|
内置散热装置
|
-
|
ZKB-HBN
|
25-400
|
·从动元件内设散热装置，再加上吹风机，大大提高热消耗量
|
|
内置散热管
|
ZKB-HC
|
-
|
50-200
|
·内置散热管，再加上吹风机，大大提高热消耗量
|
|
水冷
|
ZKB-CM2
|
ZKB-WN
|
ZKB-CM
50-400
ZKB-W
25-400
|
·N系列可在转速5min-1使用
·转动元件设有水冷管，因而提高热消耗量
|
|
自然冷却
|
-
|
ZX-YS
|
25-100
|
·薄型
|
|
空
心
轴
型
|
自然冷却
|
-
|
ZX-YN
ZX-YH
|
3-12
25-100
|
·超薄型
·DC24V电压（ZX-YN，ZX-YH）
·DC80V电压（ZX-YN）
|
|
ZA-A1
|
ZA-Y1
|
ZA-A
6-100
ZA-Y
6-400
|
·
