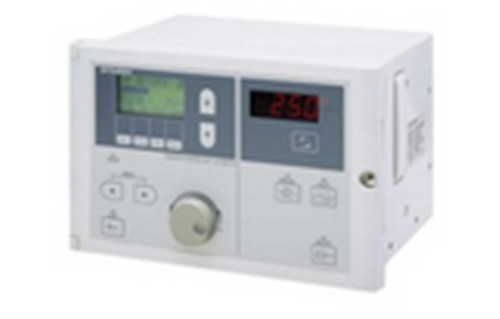

LD-30FTA
来源： | 发布时间：2015/8/27 15:50:48 | 浏览次数：
|
品牌
|
三菱
|
型号
|
LD-30FTA
|
|
额定电压
|
AC100~240（V）
|
|
|
■ 环境规格
|
使 用 环 境 温 度
|
0~40℃
|
|
使 用 环 境 湿 度
|
35~85%RH(不得结露)
|
|
耐 振 动
|
依据JIS C 0040 10-55Hz 0.5mm (最大4.9m/s2 )三轴向各2小时
|
|
耐 冲 击
|
依据JIS C 0041 98m/s2 )三轴向各3次
|
|
电 源 噪 音 容 量
|
根据噪音电压10000Vp-p噪音幅度1μ sec频率30-100Hz的噪音模拟设备
|
|
耐 电 压
|
AC1500V 1分钟 在所有端子和地线端子间测量
|
|
绝 缘 电 阻
|
根据DC500V高阻表测得结果为5 MΩ以上 在所有端子和地线端子间测量
|
|
接 地
|
D类接地
|
|
使 用 环 境
|
无腐蚀性 无可燃性气体 无导电性尘埃 灰尘少
|
■ 输入、输出规格
|
项 目
|
端子名称
|
规 格
|
|
电源
|
输入
|
L
|
AC100~240V+10%-15% 50/60Hz 系统耗电400VA(DC24V 3A时)
|
|
N
|
电源保险丝250V 8A ×2 内置 冲击电流30A 300ms 允许瞬间电源中断10ms
|
|
输出
|
RED
|
DC5V,张力检测器电源,连接正负导线{(RED=红(正) , BLK=黑(负)}☆
|
|
BLK
|
可左右各连接一台LX-TD型张力检测器☆
|
|
+5V
|
外部电位器供电电源
|
|
AIC
|
DC5V 50mA以下
|
|
接点信号
|
输入
|
MIC
|
接点输入公共端子允
|
DC8V
4.5mA/1点
内部供电
|
|
RUN
|
运转/停止 ON=自动运转, OFF=停止
|
|
MI1
|
从下述功能中选择
|
根据参数
分配功能
进行使用.
|
|
MI2
|
-输出储存,输出增益1,输出增益2 ,
|
|
MI3
|
-输出ON- OFF,手动输出1 ,手动输出2
|
|
模拟信号
|
输入
|
GRL
|
左
|
张力检测器输入,连接绿\白导线(GR=绿，WH=白)
当单侧只使用一台张力检测器时，
未使用一侧的GR－WH之间必须进行短路连接自动辨别压缩/拉伸负载
|
|
WHL
|
|
GRR
|
右
|
|
WHR
|
|
AIC
|
模拟输入公共端子允
|
|
AI1
|
从下述功能中选择
-张力设定信号、卷径信号、外部张力信号、锥度比设定信号、手动设定信号1、手动设定信号2 DC0-5V电压号、或10kΩ电位器
|
根据参数分配功能进行使用
|
|
AI2
|
|
输出
|
AOC
|
模拟输出公共端子允
|
|
TOUT
|
控制用输出DC-0-5V 用于功率放大器、伺服放大器
|
负载电阻 1kΩ以上
|
|
AO1
|
张力监视/张力设定监视用输出DC0-5V
通过DIP开关来设定功能
|
|
PP
|
用于DC24V类的磁粉离合器/制动器,磁滞离合器/制动器DC0-24V 3A以下
|
