  当前位置:首页 > 产品展示 > 三菱张力控制器 三菱张力控制器


LD-30FTA-IAD

来源:  |  发布时间:2015/8/28 9:36:05  |  浏览次数:

磁粉离合器:ZA-0.6A,ZA-1.2A1,ZA-2.5AN1,ZA-5AN1,ZA-10A1,ZA-20A1,ZKB-0.06AN,ZKB-.3AN,ZKB-0.6AN,ZKG-5AN,ZKG-10AN,ZKG-20AN,ZKG-50AN,ZKB-1.2BN,ZKB-2.5BN,ZKB-5BN,ZKB-10BN,ZKB-20BN,磁滞式ZHA-1.2A,ZHA-2.5A,ZHA-5A
    张力控制器:LE-40MD,LE-50PAU,LE-P50A,LD-05ZX,LL-05ZX,LD-40PSU,LD-FX,LE-50PAU-SET,LD-30FTA,LE-40MTA-E,LE-40MTB-E,LE-30CTA,LD-30FTA-1AD,LX-**TD,LX-015TD,LX-030TD,LX-050TD
    卷经演算器 LE-40MD
    功率扩大器 LE-50PAU LEP50A
    张力控制器,手动LD-05ZX LL-05ZX LD-40PSU
    张力控制器, 半自动LD-FX LE-50PAU-SET LD-30FTA
    张力控制器, 全自动 LE-40MTA-E LE-40MTB-E LE-30CTA
    模拟输入板 LD-30FTA-1AD
    张力检测器 LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD LX-200TD
    张力表 LM-10PD
    卷经演算器 LE-40MD
    功率扩大器 LE-50PAU LEP50A
    张力控制器,手动LD-05ZX LL-05ZX LD-40PSU
    张力控制器, 半自动LD-FX LE-50PAU-SET LD-30FTA
    张力控制器, 全自动 LE-40MTA-E LE-40MTB-E LE-30CTA
    模拟输入板 LD-30FTA-1AD
    张力检测器 LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD LX-200TD
    张力表 LM-10PD
    张力扩大器 LM-10TA
    卷经演算器 LE-40MD
    功率扩大器 LE-50PAU LEP50A
    张力控制器,手动LD-05ZX LL-05ZX LD-40PSU
    张力控制器, 半自动LD-FX LE-50PAU-SET LD-30FTA
    张力控制器, 全自动 LE-40MTA-E LE-40MTB-E LE-30CTA
    模拟输入板 LD-30FTA-1AD
    张力检测器 LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD LX-200TD
磁粉离合器及制动器
本产品适用于各种卷壳及滚筒组成的加工生产线上,如造纸厂、印刷厂、纺织漂染厂、食品厂等处理纸张、薄片、丝、线、布等长尺寸材料加工工业。
三菱磁粉离合器及制动器采用了体积只有40微米的磁性粒子(高磁化磁粉)作转矩的传动媒介,从而拥有以下的特长:
● 激磁电流与转矩成线性关系
● 稳定的转矩差
● 有效的散热设计
● 防止由滑差及啮合摩擦所致的发热现象
轴型式 冷却方式 离合器 制动器 转矩(Nm) 特征
伸 出 轴 式 自然冷却 ZKG-AN ZKG-YN ZKG-AN0.5-10 ZKG-YN0.5-5 ·体积细小 ·转动元件的惯性低
    2X—YS 25-100 ·体积细小 ·价格优惠
ZKB-AN ZKB-YN 0.6-6 ·在转速5rpm也可使用 ·线圈为静止型
自然冷却 强制空冷兼用 2KB-BN ZKB-XN ZKB-YR 12-400 ·在转速5rpm也可使用,机身设有氧管口. 可作强制空冷,因而提高热消耗量
内置散热装置   2KB- HBN 25-400 ·从动元件内设散热装置,再加上吹风 机,大大提高热消耗量
内置散热管 2KB-HC   50-200 ·内置散热管,再加上吹风机,大大提高热消耗量
水冷 2KB-CM ZKB-WN ZKB-CM50-400 ZKB-WN25-400 ·N系列可在转速5rpm使用 ·传动元件设有水冷管,因而提高热消耗量
自然冷却 2KB-B909   12-200 ·与ZKB-B型无异,但加强外壳保护, 可防麈,防火及防酸性液体
空 心 轴 式     ZX-YH 25-100 ·体积细小,价格优惠胜
  ZX-YN 3-12 ·超薄形,DC24V电压·DC80V电压
自然冷却 ZA-A1 ZA-AN ZA-Y1 ZA-A6-200 ZA-Y6-400 ·外壳将同时转动增强散热能力,因而 提高热消耗量
ZKA-A/AT   10-650 ·线圈为旋转型 ·AT型的轴长度较短
水冷   2KA-W 20-450 ·在线圈外围设有水道(管)以作水冷作用

张力控制器
张力控制器可分成手动控制、半自动(卷径检出式)控制及全自动控制。
●手动张力控制器是依收料或放料卷径的变化而分段调整离合器或制动器的激磁电流、从而获得一致的张力。
●半自动张力控制器又称卷径检出式或开液式张力控制器,是于收料及放料自动桧出卷径、从而调整卷料的张力。
●全自动张力控制器是由张力检测器来直接测定卷料的张力、然后把张力数据变成张力信号回张力控制器,从而自动调整离合器或制动器的激磁电流来控制卷料的张力。
张力控制器类别 型号 规格

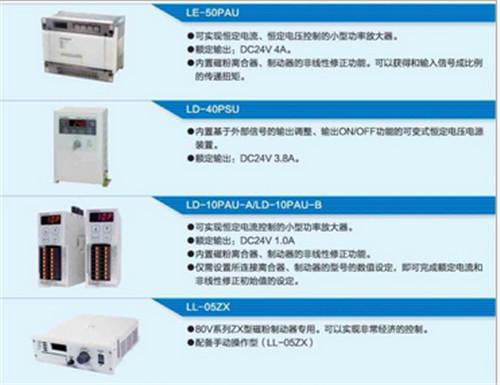

手动型 标准型 LE-50PAU型功率放大器 DC24V 4A
LD—100W型 DC24V 3.8A
LE-P□□A型功率放大器 DC24V 0.2—5A
LE-W5B型功率放大器 DC80V 5A
只适合控制 ZX型制动器 LL-05ZX型 DC80V 0.5A
半自动型 标准型 分体型 LE-50PAU-SET型 DC24V 4A
高机能形 一体型 LD-30FTA型 DC24V 4A
LD-FX型 DC24V 0.5A
只适合控制 ZX型制动器 LD-05ZX型 DC80V0.5A
全自动型 经济型 内置功率放大器 LE-30CTA型 DC24V3A
全自动型 标准型 内置功率放 LE-40MTA型 DC24V4A
高机能形 大器 LE-40MTB型 DC24V4A
配套产品 张 力 检 测 器 LX-005TD 50Nm
LX-015TD 150Nm
LX-030TD 300Nm
LX-050TD 500Nm
LX-100TD 1000Nm
LX-200TD 2000Nm
张力表 LM—10PD ±2000N
LM-10TA DC0~10V

控制系统装置一览表



自然冷却式磁粉离合器 自然冷却式磁粉制动器
ZKG-AN型 ZKG-YN型 ZKB-YN型
ZKG-5,10,20,50,100 AN
0.5牛米至10牛米
ZKG-5,10,20,50 YN
0.5牛米至5牛米
ZKB-0.06,0.3,0.6 YN
0.6牛米至6牛米
ZKB-AN型 ZKB-XN型 ZX-YS型
ZKB-0.06,0.3,0.6 AN
0.6牛米至6牛米
ZKB-1.2,2.5,5,10,20,40XN
ZKB-1.5,3,7 YR
12牛米至400牛米
ZX-2.5,5,10 YS
25牛米至100牛米
强制冷却式磁粉制动器
ZKB-BN型 ZKB-HBN型
ZKB-1.2,2.5,5,10,20,40 BN
12牛米至400牛米
ZKB-2.5,5,10,20,40 HBN
25牛米至400牛米



自然冷却式磁粉离合器 自然冷却式磁粉制动器
ZA-A型 ZKA-A型 ZX-YH型 ZA-Y型
ZA-0.6A,1.2,2.5,10,20A1
ZA-5AN
6牛米至200牛米
ZKA-1,2A1,6,10A2,20A3,45,65AT
10牛米至650牛米
ZX-2.5,5,10YH
25牛米至100牛米
ZA-0.6Y,1.2,2.5,5,10,20Y1,40Y
6牛米至400牛米



张力控制器 张力检测器 张力表
LE-40MTB-E型 LD-30FTA型 LE-30CTA型 LD-100W型 LX-TD型 LM-10PD型
