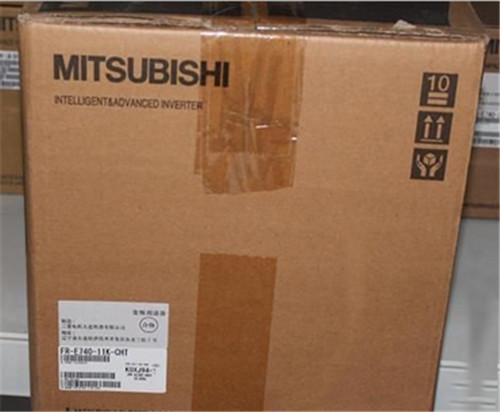

完整型号：FR-E740-11K-CHT

产品分类：FR-E700系列 变频器

额定电压：3相380V

FR-E740-11K-CHT特长在于，可以上下限频率设定，频率跳变，外部热保护输入选择，瞬间停电再启动运行,防止正转或反转，远程设定，制动序列，第2功能，多段数运行，挡块定位控制，偏差控制，再生回避，滑差补偿，操作模式选择，离线自动调谐功能，PID控制，计算机通信操作（RS-485）.

E700产品为可实现高驱动性能的经济型产品。

三菱变频器系列：FR-D700、E700、F700、A700系列.

FR   -   E7   40 -11K –CHT

a       b     c         d     f

a:三菱变频器代号

b:变频器系列：简单易：D700（0.4KW-7.5KW）；通用型：E700（0.4KW-15KW)风机水泵型：F700(0.75KW-630KW)；重载型：A700(0.4KW-500KW)

c:电压：40代表：三相380V 20代表：三相220V 20S：单相220V

d:功率：11K：11KW

f:产地：CHT代表：国内(三菱变频器内大部分元件是日本产，国内组装）

FR-E700系列型号表

FR-E740-0.4K-CHT         FR-E720-0.1K

FR-E740-0.75K-CHT        FR-E720-0.2K

FR-E740-1.5K-CHT         FR-E720-0.4K

FR-E740-2.2K-CHT         FR-E720-0.75K

FR-E740-3.7K-CHT         FR-E720-1.5K

FR-E740-5.5K-CHT         FR-E720-2.2K

FR-E740-7.5K-CHT         FR-E720-3.7K

FR-E740-11K-CHT          FR-E720-5.5K

FR-E740-15K-CHT          FR-E720-7.5K

 FR-E720-11K

 FR-E720-15K

 变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。通过改变电源的频率来达到改变电源电压的目的，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用



    三菱变频器产品系列



　　1、FR-E700系列高性能矢量变频器



　　E700产品适用于各类对负载要求较高的设备，如起重、电梯、印包、印染、材料卷取及其它通用场合。三菱FR-E700系列变频器具有高水准的驱动性能。



　　具有独特的无传感器矢量控制模式，在不需要采用编码器的情况下可以使用各式各样的机械设备在超低速区域高精度的运转。



　　带转矩模式控制，并且在速度控制模式下可以使用转矩限制功能。



　　具有矢量控制功通能（带编码器），变频器可以实现位置控制和快响应、高精度的速度控制（零速控制，伺服锁定等）及转矩控制。



2、FR-E700系列多功能通用变频器



　　E700变频器除了应用在很多通用场合外，特别适合于风机、水泵、空调等行业。



　　FR-E700系列产品除了与其它变频器具有相同的常规PID控制功能外，并扩充了多泵控制功能。



　　最佳励磁控制功能，除恒速时可以使用外，在加减速时也可以起作用，可以进一步优化节能效果。



　　新开发的节能监视功能，可以通过操作面板、输出端子（端子CA、AM）和通信来确认节能效果，使节能效果一目了然。



3、FR-E700系列经济型高性能变频器



　　E700系列可实现高驱动性能的经济型产品，可应用于起重、电梯、包装、机械、抽压机等行业。



　　具有多种磁通矢量控制方式：在0。5Hz情况下，使用先进磁通矢量控制模式可以使转矩提高到200%（3。7kw以下）。



　　短时超载增加到200%时允许持续时间为3S，误报警将更少发生，经过改进的限转矩及限电流功能可以为机械提供必要的保护。



4、FR-E700系列紧凑型多功能变频器



　　E700系列产品为多功能、紧凑型产品，多用于起重、电梯、包装、机械、抽压机等行业。



　　具有通用磁通矢量控制方式，在1Hz情况下，可以使转矩提高到150%。扩义浮辊控制和三角波功能。



带安全停止功能，实现紧急停止有二种方法，通过控制MC接触器来切断输入电源或对变频器内部逆变模块驱动回路进行直接切断，以符合欧洲标准的安全功能，目的是节约设备投入。



功能作用



变频节能



　　变频器节能主要表现在风机、水泵的应用上。为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。



　　电动机使用变频器的作用就是为了调速，并降低启动电流。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。对于逆变为频率可调、电压可调的逆变器我们称为变频器。变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。一般变频电源是变频器价格的15－－20倍。由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。



　　变频不是到处可以省电，有不少场合用变频并不一定能省电。 作为电子电路，变频器本身也要耗电（约额定功率的3-5%）。一台1.5匹的空调自身耗电算下来也有20-30W,相当于一盏长明灯. 变频器在工频下运行，具有节电功能，是事实。但是他的前提条件是：



　　第一、大功率并且为风机/泵类负载；



　　第二、装置本身具有节电功能（软件支持）；



　　第三、长期连续运行。



　　这是体现节电效果的三个条件。除此之外，无所谓节不节电，没有什么意义。如果不加前提条件的说变频器工频运行节能，就是夸大或是商业炒作。知道了原委，你会巧妙的利用他为你服务。一定要注意使用场合和使用条件才好正确应用，否则就是盲从、轻信而“受骗上当”。



功率因数补偿节能



　　无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，使用变频调速装置后，由于变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率。



软启动节能



　　电机硬启动对电网造成严重的冲击，而且还会对电网容量要求过高，启动时产生的大电流和震动时对挡板和阀门的损害极大，对设备、管路的使用寿命极为不利。而使用变频节能装置后，利用变频器的软启动功能将使启动电流从零开始，最大值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备和阀门的使用寿命。节省了设备的维护费用。



从理论上讲，变频器可以用在所有带有电动机的机械设备中，电动机在启动时，电流会比额定高5-6倍的，不但会影响电机的使用寿命而且消耗较多的电量.系统在设计时在电机选型上会留有一定的余量，电机的速度是固定不变，但在实际使用过程中，有时要以较低或者较高的速度运行，因此进行变频改造是非常有必要的。变频器可实现电机软启动、补偿功率因素、通过改变设备输入电压频率达到节能调速的目的，而且能给设备提供过流、过压、过载等保护功能。
