FR-E740-15K-CHT
来源： | 发布时间：2015/9/10 14:24:03 | 浏览次数：

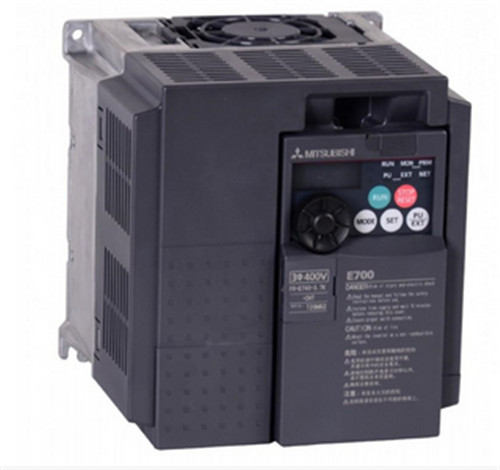

一.三菱变频器FR-E740-15K-CHT产品简介: FR-E700-15K-CHT变频调速器 经济型高性能变频器 ·
适合电机功率：15KW ·先进磁通矢量控制
电流负载要求：0.5Hz时200%转矩输出 ·
内部功能要求：扩充PID，柔性PWM ·内置Modbus-RTU协议 ·停止精度提高
二.三菱变频器FR-E740-15K-CHT卡件说明如下：
加选件卡FR-A7NC，可以支持CC-Link通讯
加选件卡FR-A7NL，可以支持LONWORKS通讯
加选件卡FR-A7ND，可以支持Deveice Net通讯
加选件卡FR-A7NP，可以支持Profibus-DP通讯
三.菱变频器FR-E740-15K-CHT的特点：1.具有通用磁通矢量控制方式：在1Hz情况下，可以使转矩提高到150%扩充浮控制和三角波功能；2.带安全停止功能（实现紧急停止）有两种方式，目的是节约设备投入：2.1 通过控制MC接触器来切断输入电源；2.2 对内部逆变模块驱动回路进行直接切断。
FR-E700系列变频调速器经济型高性能变频器
◆适合用于陶瓷设备，流水线等设备
◆三菱变频器FR-E740系列为三相380V 50HZ等级，轻巧通用型（150% 60秒过载能力），替代原有的FR-E540系列，并自带面板，如需将面板拖出柜门使用，则需另外配置面板及面板延长线、转接口，外型尺寸及安装尺寸均与原FR-E540一致。
产品简介：
小型、高性能
◆功率范围：0.4~15KW
◆采用磁通矢量控制，实现1Hz运行150%转矩输出
◆PID，15段速度等多功能选择
◆内置独立RS485通讯口
◆柔性PWM，实现更低噪音运行产品简介:FR-E700系列替代FR-E500系列。
功能范围：
◆允许短时超载（200%时持续3s）；
◆机器本身自带操作面板，毋需另购；
◆提供USB接口与计算机连接，可以使用FRConfigurator软件对变频器进行参数设定或监视；
◆变频器表面带PU接口，FR-E500操作面板可直接连接到E700系列上。安装尺寸和FR-E500完全一致。
◆允许并排安装，节省安装空间
◆维护简单：配有梳型配线盖板，接线更方便，更换同系列变频器时，不许拆线，只要把原来变频器的控制端子安装.
三菱E700系列变频器是E500系列变频器的升级版，主要特点有：
1．在0.5Hz情况下，使用先进磁通矢量控制模式可以使转矩提高到200% (3.7KW以下)。
2．先进的自学习功能。
3．短时超载增加到200%时允许持续时间为3S（以前的产品超载200%时只允许持续0.5S以内），误报警将更少发生。
4．提供标准USB接口（迷你-B连接器）。在没有USB-RS-485转换器的情况下变频器也能很方便的和计算机进行连接。
FR Configurator (变频器设置软件)与变频器的数据交互功能，可以简化变频器的调试和维护。另外, USB的高速图表功能使计算机高速取样显示得以实现。
5．选件插口支持数字量输入、模拟量输出扩展功能，以及几乎所有FR-A700系列变频器所支持的各种通讯协议。（可以安装任一类型的选件卡。每种类型的选件卡都有相应的前盖板一起出售。）
6．除了标准配置的端子排，还可以选用模拟量、脉冲列及2对RS-485端子等。（即将发布）可拆卸式控制端子排。在更换变频器时，只需把原来变频器上的控制端子排拆卸下来安装到同类型的变频器上即可。
7．支持EIA-485 (RS-485)、ModbusRTU (内置), CC-Link, PROFIBUS-DP、DeviceNetÒ、LONWORKS
8．外置制动电阻对应变频器容量为0.4K至15K.若要增强制动能力，可增加外置制动电阻。
9．安装尺寸和以前的FR-E500系列完全一致。
10．允许并排安装，节省安装空间。（要求环境温度为40摄氏度以下）
11．使用最新开发的设计寿命达10年的长寿命风扇，还可以使用冷却风扇ON/OFF控制来进一步延长其使用寿命。
12．使用最新开发的设计寿命达10年的长寿命电容器。
新一代FREQROL-E700系列简易型变频器，秉承S500的优良特性，操作简单，并全面提升各种功能。
使用注意事项:
1、必须保证在安装过程没有钻孔产生的灰尘进入变频器。
2、如果变频器要驱动多台电机，那么必须使用热继电器或者断路器来对过载进行保护，这些设备可能需要使用熔断器来切断短路电流。如果电机电缆时按照变频器的额定电流来选择的，那么变频器可以对电机电缆和电机进行短路保护。
3、接线过程：如果不接地的IT店里系统或者高阻抗接地的店里系统中使用了EMS滤波器，那么该系统可能会通过变频器EMS滤波器电容器接地，那么这可能会造成变频器损坏；
